📌 [화공기초] 이 파이프 이름이 뭐야? 배관 번호(Line Number) 완벽 해독! 🏷️🔍



안녕하세요! 엔지니어 지식을 쉽고 재미있게 배달하는 화공 지식 가이드, 화공돌입니다! 👷‍♂️✨



지난 시간까지 P&ID의 암호표인 '레전드'를 정복하며 도면 읽기의 기초를 다졌죠?

이제 도면 위를 지나가는 수많은 선을 자세히 살펴보세요.

선 위에 영어와 숫자가 섞인 긴 이름표가 붙어 있는 걸 발견하실 겁니다.



10"-VG-1001-CS-H... 아니, 이게 대체 무슨 주문일까요? 🧙‍♂️

오늘은 이 외계어 같은 배관 번호(Line Number)를 하나하나 쪼개서 완벽하게 해독해 보겠습니다.



레츠 고! 🚀

---

1. 배관 번호는 '택배 송장'이다! 📦



여러분, 택배를 보낼 때 송장을 보면 받는 사람 주소, 무게, 내용물이 뭔지 다 적혀 있죠?

배관 번호(Line Number)도 똑같습니다!



이 파이프가 얼마나 굵은지, 안에 무엇이 흐르는지, 재질은 무엇인지 정보를 한 줄로 요약해 둔 거예요.

숙련된 엔지니어는 이 번호만 보고도 "아, 이건 10인치짜리 탄소강 파이프고, 안에는 가스가 흐르고 있네!"라고 바로 알 수 있답니다.



---

2. 실전 해독! 배관 번호 5가지 정보 뽀개기 🔨

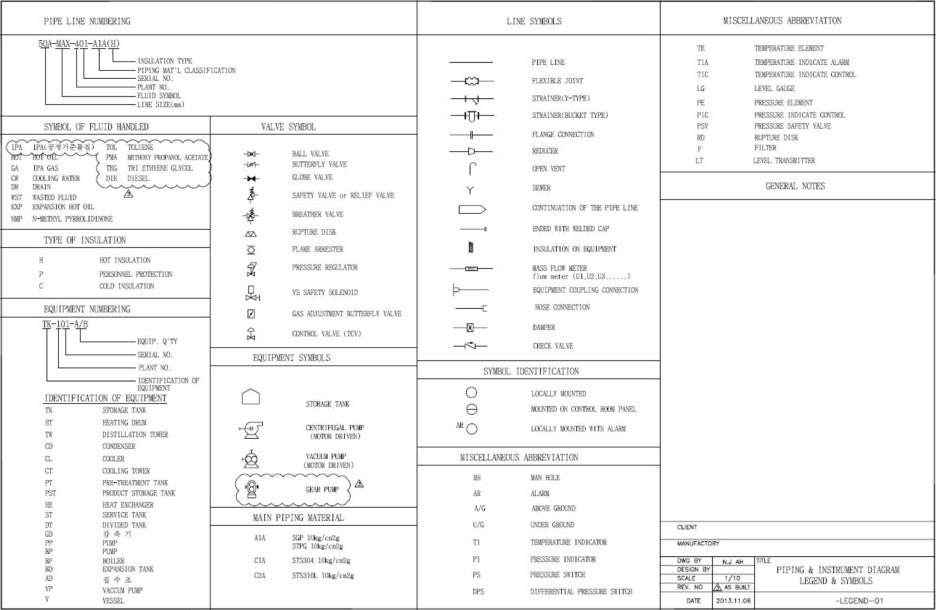

가장 대중적인 배관 번호 형식인 10"-VG-1001-CS-H를 예로 들어 하나씩 뜯어볼까요?

순서	항목	예시	의미
1	Size	10"	배관의 굵기. 주로 인치(") 단위를 사용해요.
2	Fluid Service	VG	안에서 흐르는 물질의 정체. (V: Vapor, G: Gas)
3	Sequence No.	1001	배관의 고유 번호. 파이프의 주민등록번호예요.
4	Material Class	CS	배관의 재질. (CS: 탄소강, SS: 스테인리스강)
5	Insulation	H	보온 여부. (H: Hot 보온, C: Cold 보냉)



💡 화공돌의 꿀팁!

유체 종류(Fluid Service)는 보통 앞 글자만 따요.

W: Water (물) 💧

O: Oil (기름) 🛢️

S: Steam (스팀) 💨

A: Air (공기) 🌬️



---

3. 재질과 보온, 왜 이렇게 자세히 적나요? 🧐



배관 번호 뒷부분에 나오는 재질과 보온 정보는 안전과 직결되기 때문입니다.



• 재질(Material): 튼튼한 탄소강(CS)을 써야 할 곳에 부식에 강한 스테인리스강(SS)을 써야 한다면? 반대로 부식성 물질인데 일반 철을 쓴다면 파이프가 금방 녹슬어 구멍이 나겠죠?
• 보온(Insulation): 아주 뜨거운 유체가 흐르는 파이프는 열 손실을 막고 작업자가 데이지 않도록 보온재(Hot Insulation)를 꼭 감싸야 합니다.

---

4. 이 번호가 틀리면 생기는 무서운 일들 ⚠️



"그냥 숫자 좀 틀리면 어때?"라고 생각하면 큰일 납니다!



1. 시공 오류: 엉뚱한 파이프를 설치해서 다시 공사해야 하는 상황 발생 (비용 낭비 💸)
2. 안전사고: 압력이 높은 곳에 얇은 파이프를 설치하면 파이프가 터질 수 있음 (폭발 위험 ⚠️)
3. 소통 불가: 현장에서 문제가 생겼을 때 "1001번 라인에서 새요!"라고 정확히 말해야 빠른 대처가 가능합니다.

---

마무리하며... ✨



오늘은 배관의 모든 정보를 담은 이름표, Line Number 읽는 법을 알아봤습니다.



✅ 배관 번호: 사이즈-유체-번호-재질-보온 순서가 기본!

✅ 역할: 소통의 열쇠이자 안전 설계의 기준!

✅ 주의: 회사나 프로젝트마다 순서가 조금씩 다를 수 있으니 Legend 확인 필수!



이제 배관의 이름까지 알았으니, 다음 시간에는 이 배관 속을 감시하는 공장의 눈과 귀!

계측기(Instrument) 심볼을 정복하러 가보겠습니다.
