📌 [화공기초] 공장의 눈과 귀! P&ID 동그라미(Bubble) 3분 만에 읽는 법 🕵️‍♂️🎈



안녕하세요! 공학 지식을 쉽고 재미있게 배달하는 화공 지식 가이드, 화공돌입니다! 👷‍♂️✨



지난 시간까지 우리는 공장의 뼈대인 배관(Line)과 그 이름표를 읽는 법을 배웠죠.

하지만 뼈대만 있다고 공장이 돌아가지는 않습니다.



공장도 사람처럼 뜨거운지 차가운지 느껴야 하고, 배가 부른지(수위) 숨이 가쁜지(압력) 알아야 하니까요!



오늘은 공장의 감각기관 역할을 하는 계측기(Instrument) 심볼들을 완벽하게 파헤쳐 보겠습니다.

이 동그라미들만 읽을 줄 알면 여러분은 공장과 대화할 수 있게 됩니다. 레츠 고! 🚀

---

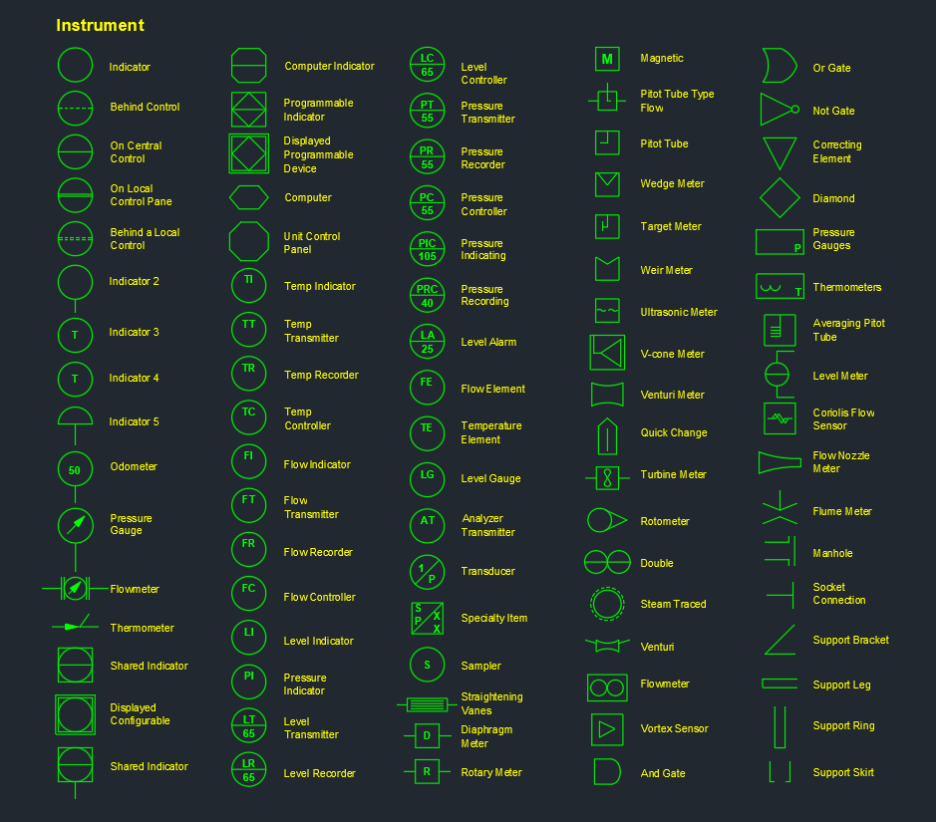

1. 동그라미(Bubble)는 공장의 '감각기관'이다! 🎈



P&ID를 보면 도면 위에 둥둥 떠다니는 풍선 같은 동그라미들을 보셨을 거예요.

전문 용어로는 '인스트루먼트 버블(Instrument Bubble)'이라고 부릅니다.



비유하자면 이 동그라미들은 공장의 눈, 코, 입이에요.

온도를 느끼는 눈, 압력을 느끼는 귀, 그리고 정보를 전달하는 입이죠.

이 동그라미가 어디에 어떻게 그려져 있느냐에 따라 우리가 공장의 상태를 파악하는 방식이 달라집니다.

---

2. 동그라미 속 알파벳 해독하기: 첫 글자가 80%! 🔠



동그라미 안에는 'TIC-101', 'PI-201' 같은 알파벳이 적혀 있죠?

당황하지 마세요. 첫 글자만 알면 게임 끝입니다!

구분	알파벳	의미	비유
첫 글자 (측정 항목)	T	Temperature (온도)	"뜨거운가?" 🌡️
	P	Pressure (압력)	"빵빵한가?" ⏲️
	F	Flow (유량)	"잘 흐르는가?" 🌊
	L	Level (수위)	"가득 찼는가?" 💧
뒷 글자 (역할)	I	Indicator (표시기)	단순히 보여줌 👀
	C	Controller (조절기)	스스로 판단해 조절 🧠
	T	Transmitter (전송기)	정보를 멀리 쏴줌 📡



💡 화공돌의 실전 풀이!

TIC라고 적혀 있다면? 👉 T(온도)를 I(보고) C(조절)하는 장치구나!



라고 읽으시면 됩니다. 참 쉽죠?



---

3. 가로선 하나로 '사무직'과 '현장직'이 갈린다? 📏



이게 아주 꿀팁입니다!

어떤 동그라미는 중간에 가로선이 그어져 있고, 어떤 건 그냥 빈 동그라미예요.



• 선이 없는 생동그라미: 장비 바로 옆, 현장(Field)에 달려 있다는 뜻이에요. 엔지니어가 직접 땀 흘리며 현장 가서 눈으로 숫자를 읽어야 하죠. 👷‍♂️
• 가로선이 그어진 동그라미: 이건 정보가 제어실(DCS)로 오고 있다는 뜻입니다. 시원한 에어컨 아래 모니터 화면에서 편하게 확인할 수 있다는 뜻이죠! 🖥️

---

4. 신호선(Signal Line) - 공장들의 대화법 🗣️



마지막으로 이 동그라미들과 연결된 선들을 보세요.



실선(파이프)이 아니라 빗금 친 선(//)이나 점선(----)으로 되어 있을 거예요.

이건 액체가 흐르는 게 아니라 '정보(신호)'가 흐르는 길입니다.



센서가 느낀 정보를 밸브에게 전달하거나, 제어실 컴퓨터로 데이터를 보내는 소통의 통로죠.

보통 전기 신호(Electric)나 공기 압력 신호(Pneumatic)를 사용합니다.

---

마무리하며... ✨



오늘은 공장의 눈과 귀, 계측기 심볼 정복법을 알아봤습니다.



✅ 동그라미(Bubble): 공장의 상태를 감지하는 계측기!

✅ 알파벳 조합: 앞글자는 대상(온도/압력), 뒷글자는 역할(표시/조절)!

✅ 가로선 유무: 제어실(DCS)에서 볼 수 있는지, 현장에 가야 하는지 결정!



이제 공장이 어떻게 느끼고 대화하는지 눈에 보이시나요?

다음 시간에는 이 신호들을 한데 묶어 공장을 자동으로 돌리는 마법!

제어 루프(Control Loop)에 대해 알아보겠습니다.
