P&ID 레전드가 뭐야? 🤔(Legend & Symbol)



📌 [화공기초] 외계어 번역기? P&ID 레전드(Legend)와 심볼 완벽 정복! 🕵️‍♂️🔍



안녕하세요! 공학 지식을 쉽고 재미있게 배달하는 화공 엔지니어 지식 가이드입니다! 👷‍♂️✨



P&ID 도면을 처음 펼쳤을 때 그 당혹감, 저도 잘 알고 있습니다.

'이게 도면이야, 외계인이 남긴 메시지야?' 싶을 정도로 복잡한 동그라미, 세모, 점선들이 가득하죠. 😵‍💫



하지만 걱정 마세요! 오늘은 이 모든 암호를 한 번에 풀어줄 전설의 암호표, '레전드(Legend)' 활용법을 알려드릴게요.

이 포스팅만 읽으면 여러분도 도면 위 외계어를 술술 읽으실 수 있습니다. 레츠 고! 🚀

---

1. 레전드(Legend)는 도면의 '사전'이다! 📖



우리가 모르는 단어를 찾을 때 사전을 보듯이, P&ID에도 사전이 있습니다.

그걸 바로 레전드(Legend) 혹은 리드 시트(Lead Sheet)라고 불러요.



도면 뭉치의 가장 앞쪽에 위치한 이 페이지에는 '우리 공장에서는 이런 기호를 쓸 거야'라는 모든 약속이 담겨 있습니다.

엔지니어가 수천 개의 기호를 다 외우고 다니냐고요? 아뇨! 모르는 게 나오면 바로 이 레전드 페이지를 펼쳐서 확인하면 끝이랍니다.

---

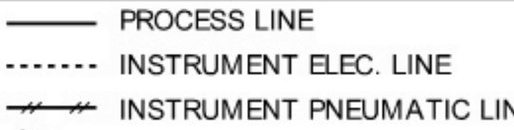

2. 선(Line) 모양만 봐도 무엇이 흐르는지 안다! 📏



P&ID에는 정말 많은 선이 있죠? 그런데 선의 모양에 따라 흐르는 것이 완전히 다릅니다.



• 굵은 실선: 진짜 원료나 제품이 흐르는 메인 배관이에요.
• 얇은 실선: 메인을 도와주는 보조/유틸리티 배관입니다.
• 점선이나 사선: 이건 파이프가 아니라 신호선(Signal Line)입니다! 📡



점선은 데이터나 전기 신호가 지나가는 길이에요. 여기서 기름이나 물이 흐른다고 생각하면 절대 안 되겠죠?

선의 종류는 레전드에서 가장 먼저 확인해야 할 필수 코스입니다.

---

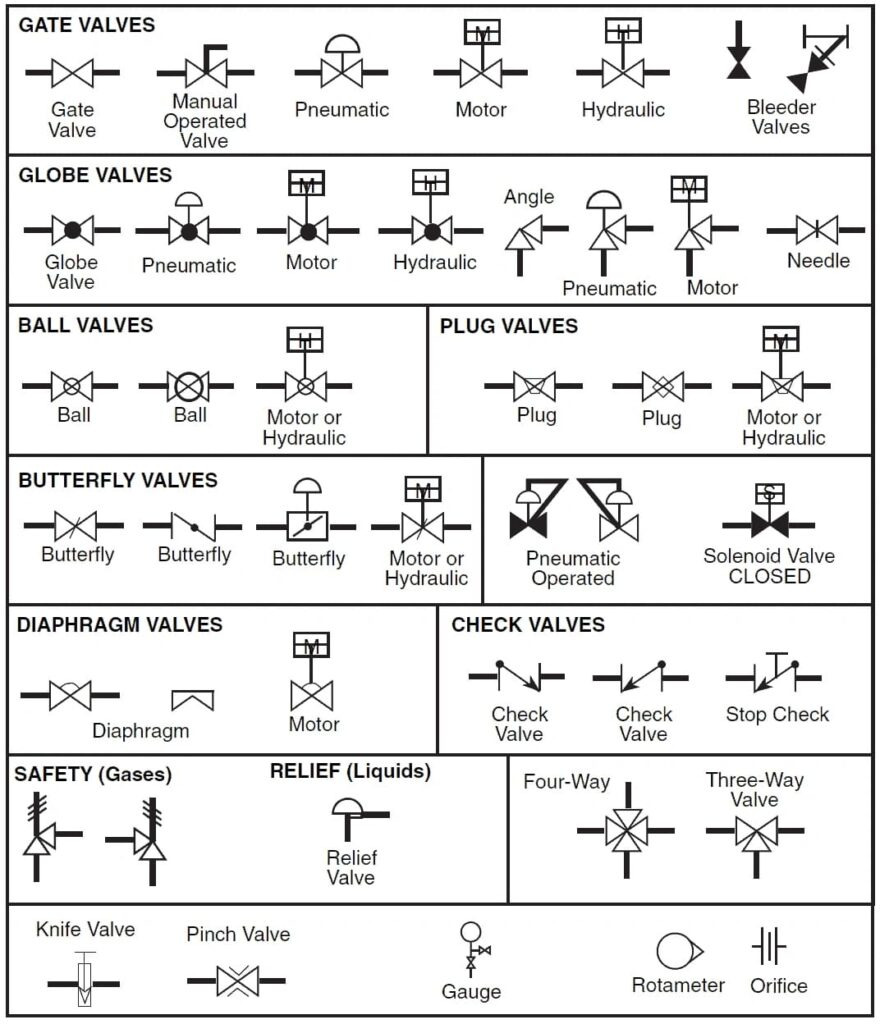

3. 세모 두 개가 마주 보면? 밸브(Valve) 심볼! 🚰



가장 자주 보이는 기호 중 하나인 밸브! 보통 리본 넥타이나 모래시계 모양(세모 두 개가 마주 본 모양)으로 그려집니다.



• 기본 모양: 손으로 직접 돌리는 수동 밸브
• 위에 반원이나 네모가 있다면? 자동으로 움직이는 컨트롤 밸브(Control Valve)



레전드를 보면 이 밸브가 어떤 종류인지(Ball, Gate 등),

그리고 전기가 끊겼을 때 열리는지 닫히는지(Fail Position)까지 상세하게 적혀 있어요.

---

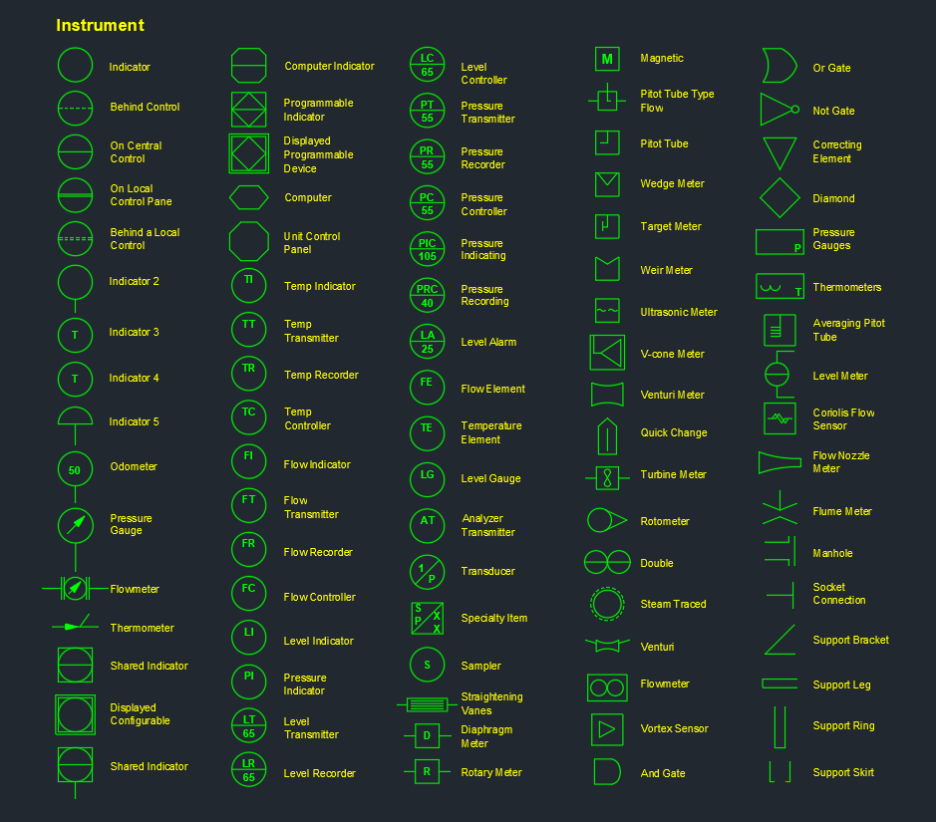

4. 동그라미 속 알파벳의 정체는? (Instrument Bubble) 🎈



도면 위에 둥둥 떠다니는 동그라미들을 보셨나요? 그 안에는 'TIC', 'PI' 같은 알파벳이 적혀 있는데요.



이 동그라미(Bubble)는 공장의 눈과 귀 역할을 하는 센서나 조절기를 의미합니다.

알파벳 첫 글자가 T면 온도(Temperature), P면 압력(Pressure)을 뜻하죠.

구체적인 약어의 뜻도 모두 레전드에 친절하게 정리되어 있습니다.

---

💡 화공돌의 실전 꿀팁! 🌟



엔지니어는 기호를 다 외우는 사람이 아니라, 레전드에서 찾을 줄 아는 사람입니다!

새로운 도면을 받으면 반드시 첫 장의 Legend 페이지부터 스캔하세요.

설계 회사마다 기호가 조금씩 다를 수 있기 때문이죠.

---

마무리하며... ✨



오늘은 P&ID의 모든 암호를 풀어주는 마법의 열쇠, 레전드와 심볼에 대해 알아봤습니다.



✅ 레전드: 도면의 모든 기호를 설명해 주는 사전!

✅ 선 종류: 실선은 파이프, 점선은 신호선!

✅ 밸브/계기: 모양과 알파벳으로 정체를 파악하자!



이제 암호표를 가졌으니 두려울 게 없죠? 다음 시간에는 실제로 배관 위에 적힌 긴 이름표,

배관 번호(Line Number)를 하나하나 뜯어보는 시간을 갖겠습니다.



도움이 되셨다면 공감과 댓글 부탁드려요! 여러분의 응원은 더 좋은 콘텐츠를 만드는 큰 힘이 됩니다. 안녕~! 👋

---
