PFD 데이터 시트가 뭐야? 🤔 (Stream Table)



📌 [화공기초] 도면 위 숫자의 비밀! PFD Stream Table(데이터 시트) 완벽 해독 🌡️📊



안녕하세요! 공학 지식을 쉽고 재미있게 배달하는 화공 엔지니어, 화공돌입니다! 👷‍♂️✨



지난 시간까지 PFD라는 '레시피'와 그 안의 '주방 도구(장비)'들을 살펴봤죠?

그런데 도면을 가만히 보면 장비들 사이에 흐르는 화살표마다 번호가 붙어 있고, 도면 아래쪽엔 숫자가 가득한 표가 있을 거예요.



오늘은 PFD의 꽃! 공정의 건강 상태를 숫자로 보여주는 Stream Data(Stream Table)를 아주 쉽게 해독해 보겠습니다.

이 숫자들만 읽을 줄 알아도 여러분은 이미 '설계의 맛'을 아는 엔지니어입니다! 🚀

---

1. Stream Table은 공정의 ‘건강검진표’다! 🩺

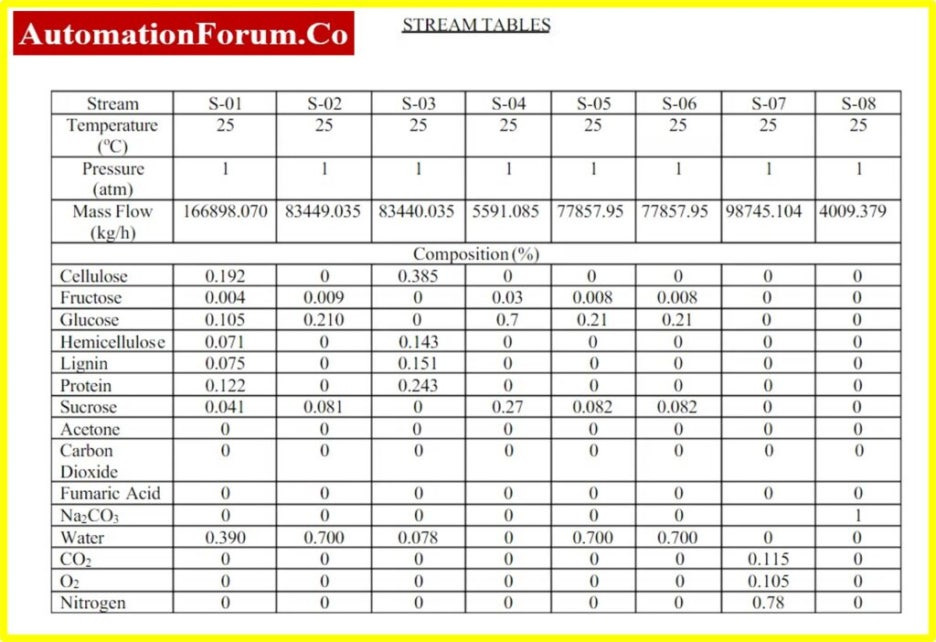

PFD 하단에 적힌 빽빽한 숫자들, 이걸 우리는 Stream Table이라고 불러요.

비유하자면 화살표 하나하나가 공정의 '혈관'이고,

이 표는 그 혈관을 흐르는 피의 상태를 기록한 '건강검진표'와 같습니다.



우리가 에너지수지 시리즈에서 Q = mCpΔT를 왜 그렇게 열심히 계산했을까요?

바로 이 표에 들어갈 온도, 압력, 유량이라는 '정답'을 찾기 위해서였죠.

이 숫자들이 확정되어야 비로소 공장을 지을 수 있거든요!

---

2. 초보 엔지니어가 꼭 확인해야 할 '3대 천왕' 👑



표에는 수많은 항목이 있지만, 처음 도면을 보신다면 딱 3가지만 먼저 눈여겨보세요!



1️⃣ 온도 (Temperature): 물질이 얼마나 뜨거운가? (에너지수지의 결과물!) 🌡️

2️⃣ 압력 (Pressure): 물질을 얼마나 세게 밀고 있는가? (펌프나 압축기 용량을 결정하는 근거!) ⏲️

3️⃣ 유량 (Flow Rate): 시간당 얼마나 많은 양이 흐르는가? (물질수지의 결과물!) 🌊



이 3가지 숫자를 보면 '아, 지금 이 파이프 안에는 엄청나게 뜨거운 액체가 높은 압력으로 콸콸 흐르고 있구나!'

하고 공정의 상태를 머릿속으로 생생하게 그릴 수 있게 됩니다.

---

3. 설계의 진실을 밝히는 공식: In = Out! ⚖️



여기서 잠깐! 우리가 배운 수지 계산이 맞는지 확인하는 아주 쉬운 방법이 있어요.

표에서 특정 장치로 '들어가는 화살표들의 유량 합계'와 '나오는 화살표들의 유량 합계'를 더해 보세요.

👉 공식: Input Total = Output Total

출처 입력

숫자가 소수점까지 딱 맞아야 설계가 성공한 것입니다.

만약 숫자가 안 맞는다? 그럼 도면이 틀렸거나, 어딘가에서 물질이 새고 있다는 강력한 증거죠.

Stream Table은 설계의 정확성을 검증하는 최종 성적표와 같습니다.

---

4. 숫자는 곧 '돈($)'과 '안전(⚠️)'이다!



"그냥 숫자일 뿐인데 왜 이렇게 중요하죠?"라고 물으실 수 있어요.

하지만 이 숫자는 곧 비용입니다. 💸



• 유량이 많으면? 👉 배관을 더 굵은 걸로 사야 해요!
• 압력이 높으면? 👉 배관이 터지지 않게 더 튼튼하고 비싼 재질을 써야 하죠!
• 온도가 너무 높으면? 👉 주변 장치들이 녹지 않게 특수한 안전 설계를 해야 합니다!



엔지니어는 이 표의 숫자를 보고 공장을 짓는 데 드는 비용과 안전을 동시에 설계하는 사람이라는 점, 잊지 마세요! 😎

---

마무리하며... ✨



오늘은 PFD의 핵심 정보인 Stream Table 읽는 법을 알아봤습니다.



✅ Stream Table: 공정 흐름의 상세 정보가 담긴 건강검진표!

✅ 3대 지표: 온도, 압력, 유량은 무조건 체크하자!

✅ 검증: In과 Out의 숫자가 맞는지 확인하는 것이 기본!



자, 이제 공정의 흐름과 데이터까지 모두 정복했습니다.

그럼 다음 포스팅에선 이 레시피를 바탕으로 실제로 공장을 어떻게 짓는지 보여주는 상세 설계도, P&ID의 세계로 떠나보겠습니다!
