제어 루프와 인터록?🤔(Control Loop & Interlock)



📌 [화공기초] 공장의 자율주행? P&ID 제어 루프와 인터락 완벽 이해하기! 🧠🛡️



안녕하세요! 공학 지식을 쉽고 재미있게 배달하는 화공 지식 가이드, 화공돌입니다! 👷‍♂️✨



지난 시간까지 우리는 공장의 뼈대인 배관과 감각기관인 계측기를 정복했죠!

하지만 센서가 "지금 너무 뜨거워!"라고 소리만 지르고 아무런 조치도 취하지 않는다면?

공장은 바로 멈추거나 큰 사고가 날 수도 있습니다. 😱



오늘은 센서가 보고, 컴퓨터(DCS)가 판단하고, 밸브가 움직이는 공장의 신경망!

제어 루프(Control Loop)와 최후의 방어선 인터락(Interlock)에 대해 아주 쉽게 알려드릴게요.



레츠 고! 🚀

---

1. 제어 루프(Control Loop): 공장의 '자율주행' 🚗



여러분, 샤워할 때 물 온도를 맞추는 과정을 생각해보세요.



손으로 온도를 느끼고(Sensor),

머리로 '어우 차가워!' 판단해서(Controller),

수도꼭지를 더 돌리죠(Valve).



공장도 똑같습니다! 이걸 도면으로 나타낸 것이 바로 제어 루프예요.

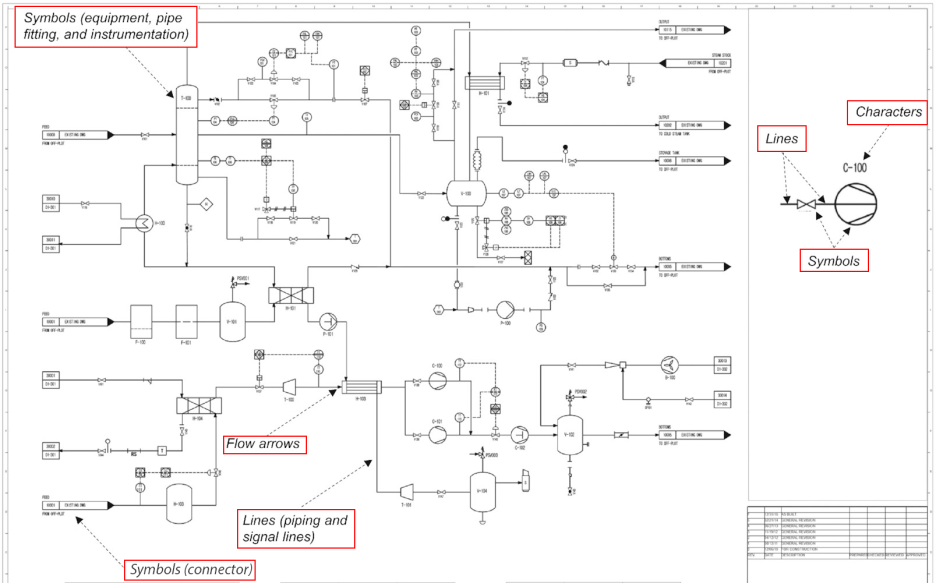

P&ID에서는 센서(동그라미)와 밸브가 점선이나 빗금 선으로 연결되어 있는 모습으로 나타납니다.



이 선들은 "우리는 한 팀이야!"라고 말하는 거예요.

사람이 일일이 조절하지 않아도 시스템이 스스로 온도를 맞추는 자율주행 모드인 셈이죠! 😎

---

2. 도면에서 제어 루프 찾는 4단계 법 🔍



도면이 아무리 복잡해도 이 흐름만 따라가면 됩니다!



1️⃣ 측정(Sensing): 배관에 꽂힌 FE(유량)나 TE(온도) 센서를 찾으세요.

2️⃣ 전달(Link): 거기서 뻗어 나온 점선(신호선)을 따라가 보세요.

3️⃣ 판단(Control): 점선이 도착한 곳에는 FIC나 TIC 같은 두뇌(Controller)가 있습니다.

4️⃣ 실행(Act): 다시 거기서 나온 신호가 최종적으로 컨트롤 밸브(Control Valve)에 닿으면 끝!



이렇게 원(Loop)을 그리듯 연결된 구조를 보면 "아, 여기가 하나의 제어 구역이구나!"라고 바로 이해하실 수 있습니다.

---

3. 인터락(Interlock): 공장의 '에어백' 🛡️



제어 시스템이 열심히 일해도 가끔 감당하기 힘든 비상 상황이 생길 수 있죠.

이때 등장하는 구원투수가 바로 인터락입니다.



도면에서 'I'라고 적힌 다이아몬드 기호나 'S-1' 같은 로직 번호를 보신 적 있나요?

이건 일반적인 제어보다 훨씬 높은 권한을 가진 '긴급 차단 시스템'입니다.



"온도가 100도를 넘으면 무조건 연료 밸브를 잠궈!"라는 명령이 미리 입력되어 있는 거예요.

운전원이 졸고 있어도, 컴퓨터가 일시적으로 먹통이 되어도 이 인터락만큼은 공장을 안전하게 지켜주는 최후의 에어백 역할을 합니다.

---

4. 화공돌의 DCS 꿀팁! 💡



특히 요코가와(Yokogawa) 같은 DCS 시스템을 사용하는 현장에서는 P&ID의 이 점선 하나하나가 실제 시스템의 소프트웨어 로직이 됩니다.



실선(파이프)은 배관사님이 연결하지만, 점선(신호)은 제어 엔지니어가 컴퓨터 속에서 길을 만드는 거예요.

그래서 도면을 볼 때 "이 신호가 끊기면 어떤 밸브가 움직일까?"를 상상하는 훈련이 실력 있는 엔지니어가 되는 지름길입니다! 👍

---

마무리하며... ✨



오늘은 공장의 지능을 담당하는 제어 루프와 안전의 핵심 인터락에 대해 알아봤습니다.



✅ 제어 루프: 센서-컴퓨터-밸브가 한 팀으로 움직이는 자율주행 시스템!

✅ 인터락: 위험 상황에서 강제로 멈추는 공장의 에어백!

✅ 신호선: P&ID의 점선은 데이터가 흐르는 보이지 않는 길!



이제 공장의 뼈대부터 지능까지 모두 읽으실 수 있게 되었습니다!
