피스톤 밸브란? 🤔 고온·고압 환경의 유체 제어 전문가!

안녕하세요, 여러분! 🖐 엔지니어 지식을 쉽고 재밌게 전달하는 화공 엔지니어 화공돌입니다.

오늘은 산업 현장에서 중요한 역할을 하는 **피스톤 밸브(Piston Valve)**에 대해 알아보겠습니다.

혹시 고온, 고압 환경에서도 안정적으로 작동하는 밸브를 본 적 있으신가요? 바로 그게 피스톤 밸브입니다!

지금부터 피스톤 밸브의 원리, 특징, 장점과 한계, 그리고 활용 분야까지 자세히 살펴보겠습니다! 🚀



피스톤 밸브란 무엇인가요? 🛠️

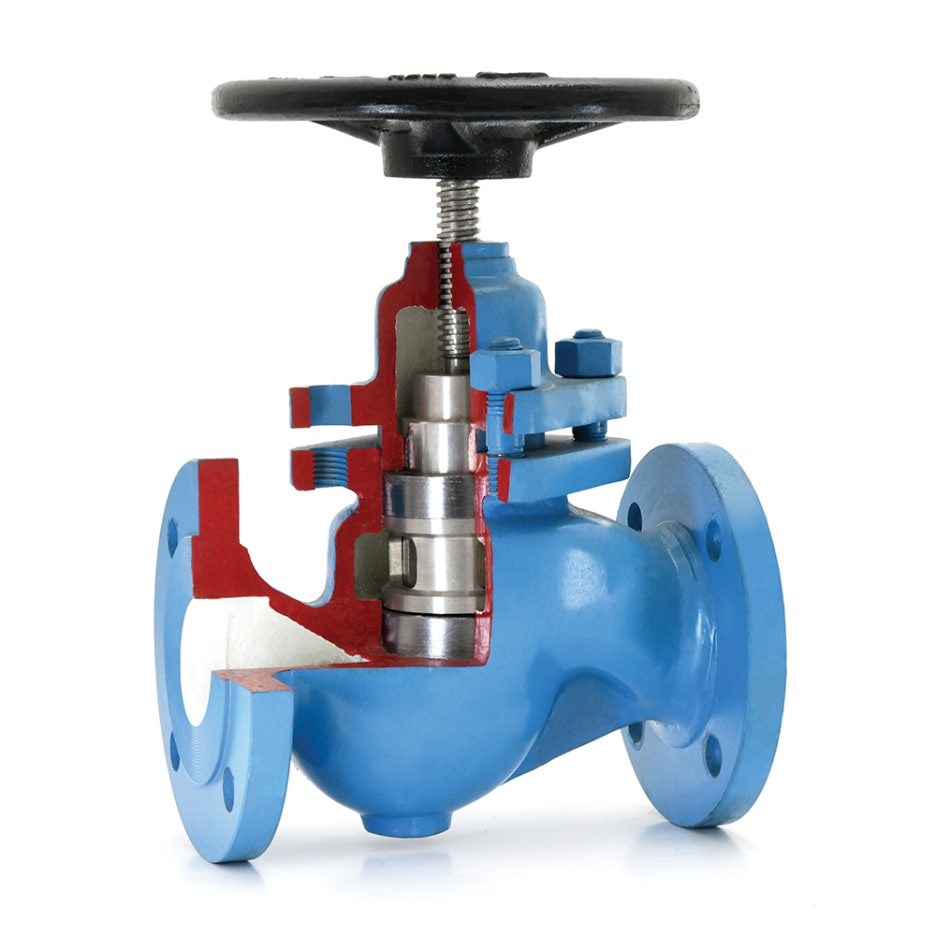

피스톤 밸브는 내부에 피스톤 모양의 디스크를 사용해 유체의 흐름을 제어하거나 차단하는 장치입니다.

핸들을 돌려 피스톤을 상하로 움직이며 유체의 흐름을 열거나 닫는 방식으로 작동합니다.

💡 피스톤 밸브의 주요 특징:

• 완전 개폐 기능: 유체 흐름을 완전히 열거나 닫는 데 사용됩니다.
• 내구성 높은 설계: 금속 피스톤과 비금속 씰 팩으로 구성되어 긴 수명을 제공합니다.
• 다양한 유체 처리 가능: 증기, 가스, 물 등 다양한 유체에 적합합니다.

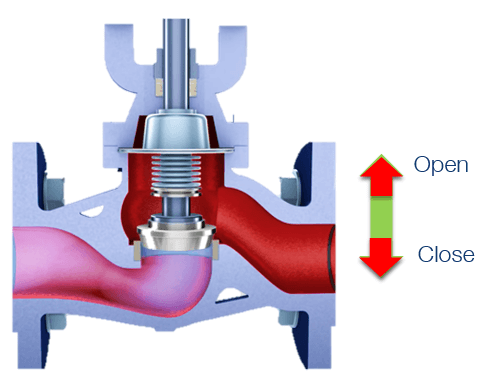

피스톤 밸브의 작동 원리 🔄

피스톤 밸브는 다음과 같은 원리로 작동합니다:

1️⃣ 핸들을 돌리면 피스톤이 상하로 움직이며 개구부를 열거나 닫습니다.

2️⃣ 열림 상태: 피스톤이 올라가며 유체가 자유롭게 흐릅니다.

3️⃣ 닫힘 상태: 피스톤이 내려가며 유체 흐름을 완전히 차단합니다.

이 과정에서 금속 피스톤과 비금속 씰 팩이 밀착되어 누출을 방지하며, 고온·고압 환경에서도 안정적인 밀봉 성능을 제공합니다.











피스톤 밸브의 특징과 장점 🧩

피스톤 밸브는 다음과 같은 장점으로 다양한 산업에서 널리 사용됩니다:

✅ 우수한 밀봉 성능: 금속 피스톤과 비금속 씰 팩이 밀착되어 유체 누출을 방지합니다.

✅ 긴 수명: 마모가 적고, 씰 팩은 쉽게 교체할 수 있어 유지보수가 간편합니다.

✅ 다양한 유체 처리 가능: 증기, 가스, 물 등 다양한 유체를 안정적으로 처리할 수 있습니다.

✅ 내구성 높은 설계: 고온, 고압 환경에서도 안정적으로 작동합니다.

피스톤 밸브의 한계 📉

⚠️ 압력 손실: 구조상 압력 손실이 발생할 수 있습니다.

⚠️ 스로틀링 용도 부적합: 완전히 열거나 닫힌 상태에서만 사용해야 하며, 중간 위치에서 사용 시 문제가 발생할 수 있습니다.









피스톤 밸브는 어디에 쓰일까요? 🌍

피스톤 밸브는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 발전소: 증기 헤더 및 매니폴드에서 사용됩니다.

2️⃣ 정유 공장: 고온·고압 환경에서 안정적으로 작동합니다.

3️⃣ 펄프 및 제지 공장: 과열 증기 및 응축수 제어에 적합합니다.

4️⃣ 화학 공정: 부식성 물질이나 슬러리를 처리하는 데 사용됩니다.





마무리 ✨

오늘은 이렇게 피스톤 밸브의 원리와 특징, 장점과 한계, 그리고 활용 사례까지 알아봤습니다! 🤗 고온·고압 환경에서도 안정적으로 작동하는 이 장치, 정말 매력적이지 않나요? 앞으로 피스톤 밸브를 보신다면 "아, 저건 고온·고압 환경에서 유체를 제어하는 전문가구나!" 하고 떠올려 보세요! 😊
