안녕하세요, 여러분! 🖐 엔지니어 지식을 쉽고 재밌게 떠먹여 드리는 화공 엔지니어 화공돌입니다.

오늘은 배관 시스템에서 유체를 한 방향으로만 흐르게 하여 역류를 방지하는 **체크 밸브(Check Valve)**에 대해 알아보려고 합니다.

유체가 역류하면서 발생하는 문제를 경험해 보셨나요? 그렇다면 체크 밸브가 그 해결책이 될 수 있습니다. 지금부터 체크 밸브의 원리, 종류, 그리고 활용 분야까지 쉽게 설명해 드릴게요! 🚀





체크 밸브란 무엇인가요? 🛠️

체크 밸브는 유체가 한 방향으로만 흐르도록 설계된 밸브입니다.

주요 기능은 유체의 역류를 방지하여 펌프, 유량계, 컨트롤 밸브 등 장치를 보호하는 것입니다.

💡 체크 밸브의 특징:

• 외부 전원이 필요 없는 자동 작동 방식
• 배관 내 압력 차이에 따라 열리고 닫힘
• 다양한 산업 현장에서 필수적인 장치

쉽게 말해, 체크 밸브는 유체의 흐름을 지키는 '문지기' 역할을 한다고 보시면 됩니다! 😊







체크 밸브의 작동 원리 🔄

체크 밸브의 작동 원리는 간단하면서도 효과적입니다:

1️⃣ 유체가 정방향으로 흐르면 디스크(또는 볼)가 열려 유체가 통과합니다.

2️⃣ 반대로 유체가 역류하려고 하면 디스크가 닫혀 흐름을 차단합니다.

3️⃣ 이 모든 과정은 압력 차이에 의해 자동으로 이루어지며, 외부 구동력이 필요하지 않습니다.

이처럼 간단한 구조 덕분에 체크 밸브는 다양한 환경에서 신뢰받는 장치로 사용되고 있습니다! 💡



체크 밸브의 주요 종류 🧩

체크 밸브는 사용 환경에 따라 여러 종류로 나뉩니다:

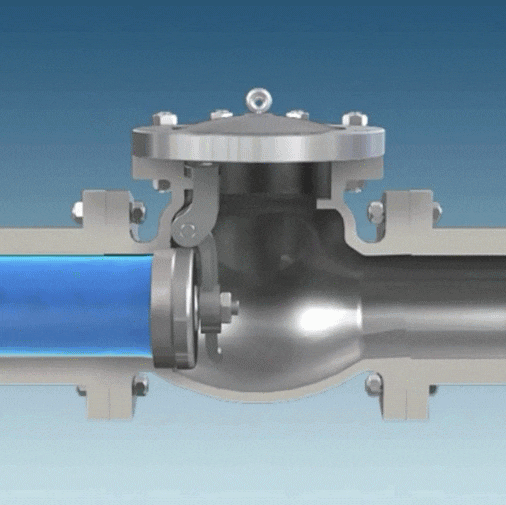

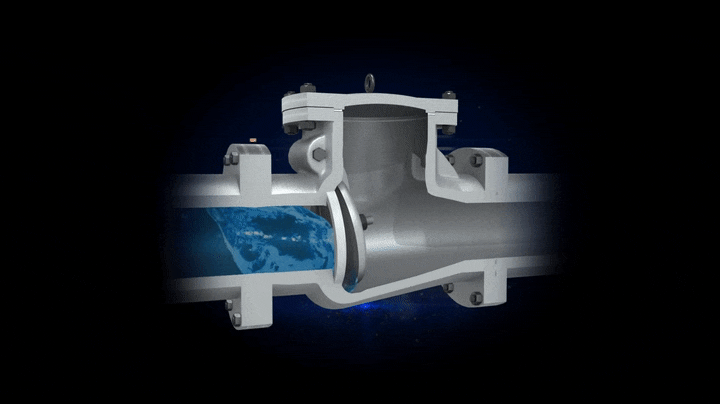

1️⃣ 스윙 체크 밸브 (Swing Check Valve):

• 디스크가 힌지로 연결되어 회전하며 열리고 닫힘.
• 간단한 구조로 가장 널리 사용되지만, 수직 배관에서는 해머링 현상이 발생할 수 있음.







2️⃣ 리프트 체크 밸브 (Lift Check Valve):

• 디스크가 상하로 움직이며 작동.
• 글로브 밸브와 비슷한 구조로, 수평 배관에 적합.

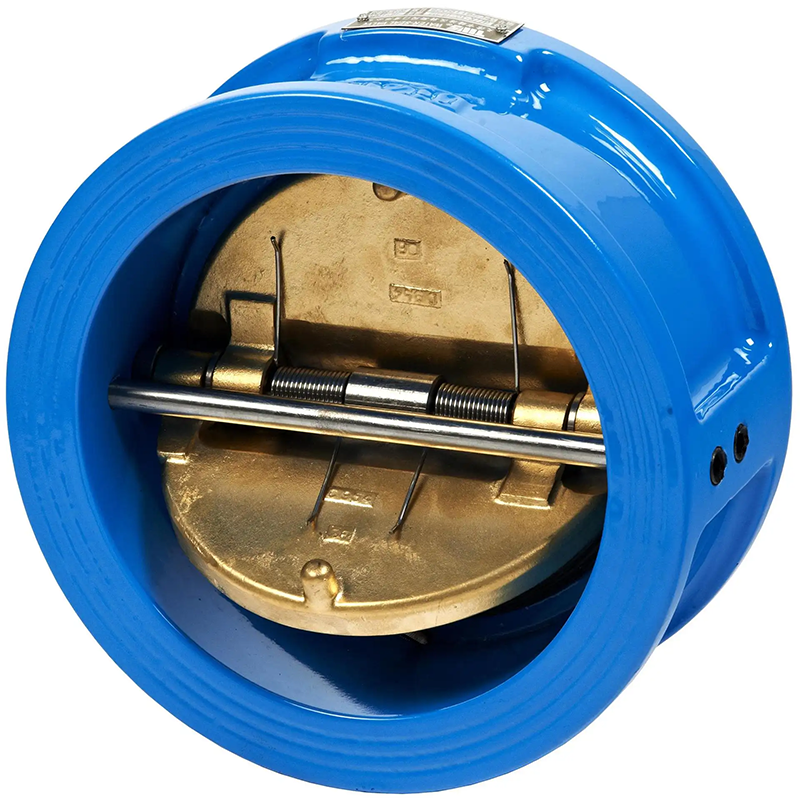

3️⃣ 더블 플레이트 웨이퍼 체크 밸브 (Double Plate Wafer Check Valve):

• 두 개의 디스크가 스프링에 의해 닫히는 구조.
• 경량 설계와 낮은 압력 손실이 특징.

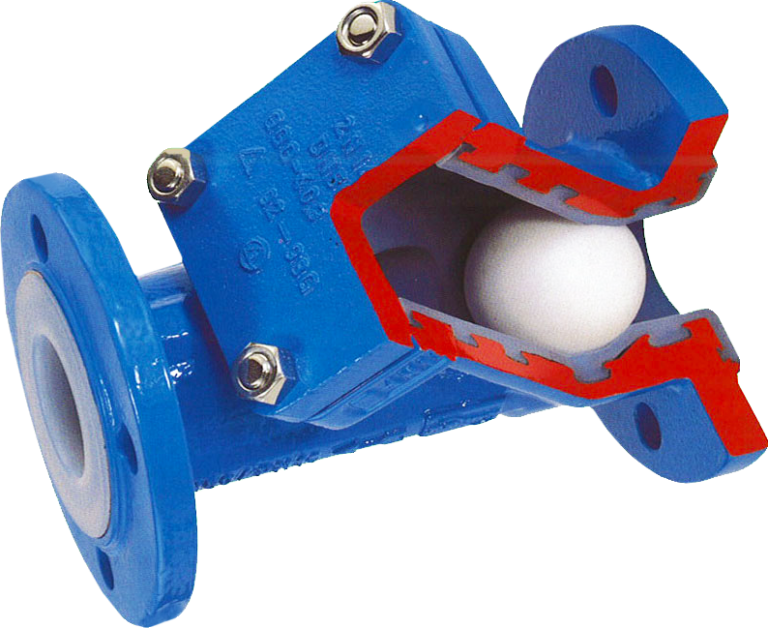

4️⃣ 볼 체크 밸브 (Ball Check Valve):

• 볼이 상하로 움직이며 역류를 방지.
• 점성이 높은 유체나 이물이 많은 환경에서도 안정적.





체크 밸브의 장점과 한계 📈📉

✅ 장점:

• 유체 역류 방지로 장치 보호
• 외부 전원 없이 자동 작동 가능
• 다양한 환경과 산업에 적합

⚠️ 한계:

• 특정 방향으로만 설치 가능 (종류에 따라 다름)
• 점성이 높은 유체에서 성능 저하 가능성 있음





체크 밸브는 어디에 쓰일까? 🌍

체크 밸브는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 석유 및 가스 산업: 파이프라인 내 오일과 가스 흐름 제어 및 역류 방지.

2️⃣ 화학 공정: 화학 물질 혼합 방지 및 시스템 보호.

3️⃣ 수처리 시설: 오염된 물의 역류 방지 및 깨끗한 물 공급.

4️⃣ HVAC 시스템: 냉난방 공조 시스템 내 압력 유지 및 흐름 제어.







마무리 ✨

오늘은 이렇게 체크 밸브에 대해 알아봤습니다! 🤗 배관 시스템에서 없어서는 안 될 중요한 장치라는 걸 느끼셨나요? 앞으로 체크 밸브를 보신다면 "아, 저건 유체의 역류를 막아주는 문지기 같은 장치구나!" 하고 떠올려 보세요! 😊
