솔레노이드 밸브란? 🤔



솔레노이드 밸브란? 🤔 전기로 유체를 제어하는 똑똑한 장치!



안녕하세요, 여러분! 🖐 엔지니어 지식을 쉽고 재밌게 드리는 화공 엔지니어 화공돌입니다.

오늘은 자동화 시스템에서 없어서는 안 될 핵심 장치, **솔레노이드 밸브(Solenoid Valve)**에 대해 알아보려고 합니다.

작지만 강력한 이 장치는 다양한 산업에서 유체 흐름을 정확히 제어하는 데 사용되는데요, 지금부터 솔레노이드 밸브의 원리, 구조, 종류, 그리고 활용 분야까지 자세히 살펴보겠습니다! 🚀



솔레노이드 밸브란 무엇인가요? 🛠️

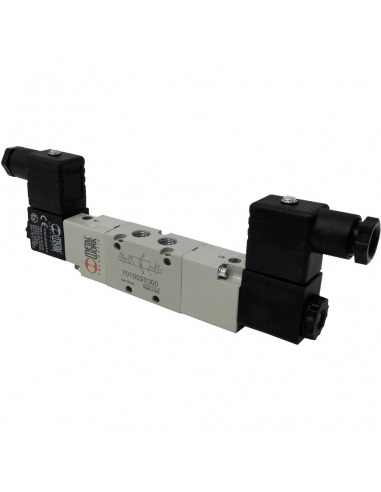

솔레노이드 밸브는 전기 신호를 이용해 유체의 흐름을 제어하는 자동화 장치입니다.

쉽게 말해, 전기로 작동하는 자동 수도꼭지라고 생각하시면 됩니다.

💡 솔레노이드 밸브의 기본 구조:

• 솔레노이드(전자석): 전기 에너지를 자기 에너지로 변환하여 플런저를 움직이는 역할을 합니다.
• 밸브 본체: 실제로 유체의 흐름을 열고 닫는 부분입니다.

이 두 부분이 결합되어 전기 신호만으로 유체 흐름을 빠르고 정밀하게 제어할 수 있는 것이 솔레노이드 밸브의 가장 큰 특징입니다! 😊

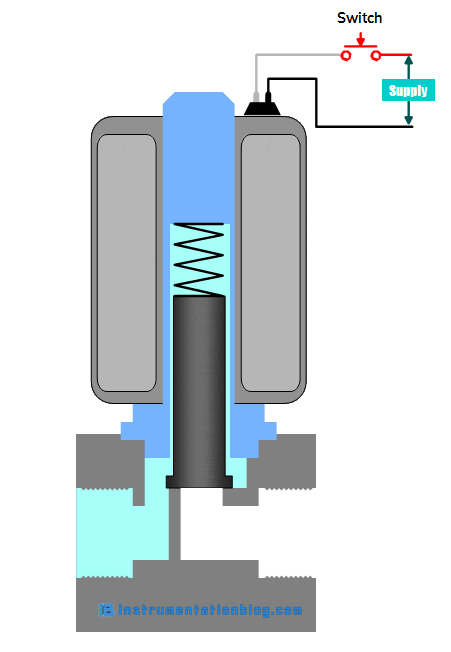

솔레노이드 밸브의 작동 원리 🔄

솔레노이드 밸브의 작동 원리는 간단하면서도 효과적입니다:

1️⃣ 전원이 ON 되면, 코일에 전류가 흐르면서 자기장이 형성됩니다.

2️⃣ 이 자기장이 플런저(움직이는 금속 막대)를 끌어당겨 오리피스(유체가 흐르는 구멍)를 열거나 닫습니다.

3️⃣ 반대로, 전원이 OFF 되면, 스프링의 힘으로 플런저가 원래 위치로 돌아가며 오리피스를 닫습니다.

이 모든 과정이 전기 신호만으로 이루어지기 때문에 빠르고 정확하게 유체를 제어할 수 있습니다! 💡







솔레노이드 밸브의 주요 종류 🧩

솔레노이드 밸브는 사용 목적과 환경에 따라 여러 종류로 나뉩니다:





1️⃣ 직동식 솔레노이드 밸브 (Direct Acting):

• 솔레노이드의 힘이 직접 플런저를 움직여 오리피스를 여닫습니다.
• 저압이나 소형 시스템에 적합합니다.





2️⃣ 파일럿식 솔레노이드 밸브 (Pilot Operated):

• 작은 파일럿 밸브가 메인 밸브를 제어하는 방식으로, 고압 환경에서 사용됩니다.







3️⃣ 래칭 솔레노이드 밸브 (Latching Type):

• 전원이 꺼져도 마지막 상태를 유지할 수 있어 에너지 절약이 가능합니다.





솔레노이드 밸브의 장점과 한계 📈📉

✅ 장점:

• 빠른 응답 속도로 즉각적인 작동 가능
• 정밀한 유체 흐름 제어 가능
• 원격 제어로 자동화 시스템에 적합
• 소형 설계로 다양한 환경에서 사용 가능

⚠️ 한계:

• 전원 의존성: 전기가 없으면 작동하지 않음 (단, 래칭 타입 제외)
• 점성이 높은 유체나 이물이 많은 환경에서는 성능 저하 가능성 있음







솔레노이드 밸브는 어디에 쓰일까? 🌍

솔레노이드 밸브는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 자동차 산업: 연료 분사 시스템, 브레이크 시스템 등에서 사용됩니다.

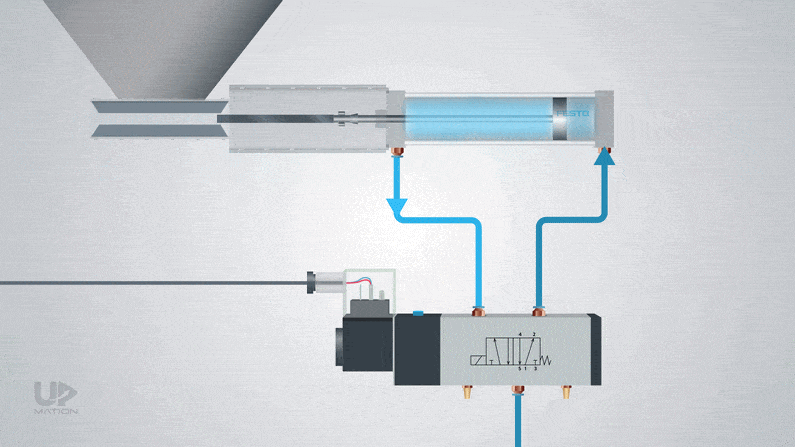

2️⃣ 산업 자동화: 공압 및 유압 시스템에서 필수적인 부품으로 활용됩니다.

3️⃣ 가전제품: 세탁기, 식기세척기 등에서 물의 흐름을 제어합니다.

4️⃣ 농업 및 관개 시스템: 대규모 농장 관개 시스템에서 물 낭비를 줄이는 데 도움을 줍니다.

특히 최근에는 IoT 기술과 결합하여 스마트홈 및 공장 자동화에서도 중요한 역할을 하고 있습니다.







마무리 ✨

오늘은 이렇게 솔레노이드 밸브의 작동 원리와 특징, 그리고 활용 분야까지 알아봤습니다! 🤗 작은 크기지만 정말 중요한 역할을 하는 장치라는 걸 느끼셨나요? 앞으로 솔레노이드 밸브를 보신다면 "아, 저건 전기로 유체를 제어하는 똑똑한 장치구나!" 하고 떠올려 보세요! 😊

혹시 더 궁금한 점이 있다면 댓글로 남겨주세요! 여러분의 궁금증을 풀어드리는 화공돌이 되겠습니다. 오늘도 행복한 하루 되세요~ 💖
