다이어프램 밸브란? 🤔



다이어프램 밸브란? 🤔 부식성 유체와 오염 방지의 전문가!

안녕하세요, 여러분! 🖐 엔지니어 지식을 쉽고 재밌게 전달하는 화공 엔지니어 화공돌입니다.

오늘은 산업 현장에서 다양하게 활용되는 **다이어프램 밸브(Diaphragm Valve)**에 대해 알아보겠습니다.

혹시 부식성 물질을 다루거나 유체를 오염 없이 제어해야 하는 상황에서 사용하는 밸브를 본 적 있으신가요? 바로 그게 다이어프램 밸브입니다!

지금부터 다이어프램 밸브의 원리, 특징, 장점과 한계, 그리고 활용 분야까지 자세히 살펴보겠습니다! 🚀

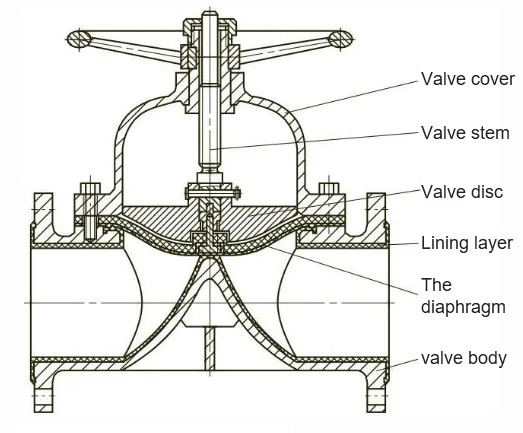

다이어프램 밸브란 무엇인가요? 🛠️

다이어프램 밸브는 내부에 유연한 다이어프램을 사용해 유체 흐름을 제어하거나 차단하는 특수 밸브입니다.

핸드휠 또는 액추에이터를 통해 다이어프램을 위아래로 움직이며 작동합니다.

💡 다이어프램 밸브의 주요 특징:

• 누출 없는 설계: 다이어프램과 밸브 본체가 밀착되어 유체 누출을 방지합니다.
• 부식 저항성: 고무, PTFE(불소수지) 등 다양한 재질의 다이어프램을 사용해 부식성 물질에도 강합니다.
• 유체 분리: 유체가 밸브 스템이나 외부 부품과 접촉하지 않아 오염 위험이 없습니다.

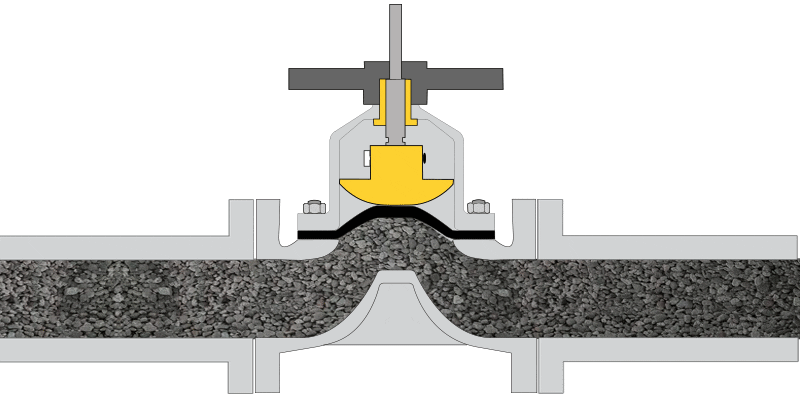

다이어프램 밸브의 작동 원리 🔄

다이어프램 밸브의 작동 원리는 간단하면서도 효과적입니다:

1️⃣ 핸드휠을 돌리거나 액추에이터를 작동하면 스템이 다이어프램을 위아래로 움직입니다.

2️⃣ 닫힘 상태: 다이어프램이 아래로 내려가 밸브 시트를 눌러 유체 흐름을 차단합니다.

3️⃣ 열림 상태: 다이어프램이 위로 올라가며 유체가 자유롭게 흐릅니다.

이 과정에서 다이어프램이 유체와 외부 부품을 완전히 분리해 청결성과 밀봉 성능을 극대화합니다.







다이어프램 밸브의 특징과 장점 🧩

✅ 우수한 밀봉 성능: 누출 없는 설계로 유체를 안전하게 제어합니다.

✅ 부식 저항성: 강산, 강알칼리 등 부식성 물질에도 안정적으로 작동합니다.

✅ 유지보수 용이: 구조가 단순해 청소와 유지보수가 간편하며, 다이어프램 교체도 쉽습니다.

✅ 낮은 유체 저항: 매끄러운 유로 설계로 압력 손실이 적습니다.

다이어프램 밸브의 한계 📉

⚠️ 압력 제한: 일반적으로 높은 압력 환경에서는 사용이 어렵습니다.

⚠️ 수명 제한: 다이어프램 재질에 따라 수명이 제한적이며 정기적인 교체가 필요합니다.





다이어프램 밸브는 어디에 쓰일까요? 🌍

다이어프램 밸브는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 제약 및 식품 산업: 오염 방지가 중요한 환경에서 사용됩니다.

2️⃣ 화학 공정: 강산, 강알칼리 같은 부식성 물질 제어에 적합합니다.

3️⃣ 수처리 시설: 하수 처리 및 정수 시스템에서 널리 활용됩니다.

4️⃣ 전자 및 반도체 산업: 고순도 매체를 다루는 데 필수적입니다.





마무리 ✨

오늘은 이렇게 다이어프램 밸브의 원리와 특징, 장점과 한계, 그리고 활용 사례까지 알아봤습니다! 🤗 누출 없이 안전하고 깨끗하게 유체를 제어할 수 있는 이 장치, 정말 매력적이지 않나요? 앞으로 다이어프램 밸브를 보신다면 "아, 저건 오염 방지와 부식 저항성이 뛰어난 전문가구나!" 하고 떠올려 보세요! 😊

혹시 더 궁금한 점이 있다면 댓글로 남겨주세요! 여러분의 궁금증을 풀어드리는 화공돌이 되겠습니다. 오늘도 행복한 하루 되세요~ 💖
