플러그 밸브란? 🤔

Plug Valve란? 🤔 간단하고 효율적인 유체 제어 장치!

안녕하세요, 여러분! 🖐 엔지니어 지식을 쉽고 재밌게 화공 엔지니어 화공돌입니다.

오늘은 산업 현장에서 널리 사용되는 **플러그 밸브(Plug Valve)**에 대해 알아보겠습니다.

빠르고 간단하게 유체 흐름을 제어할 수 있는 이 장치, 지금부터 플러그 밸브의 구조와 특징, 그리고 활용 분야까지 자세히 설명드릴게요! 🚀



Plug Valve란 무엇인가요? 🛠️

플러그 밸브는 내부에 원통형 또는 원뿔형 플러그가 있어 유체 흐름을 제어하거나 차단하는 1/4 회전 밸브입니다.

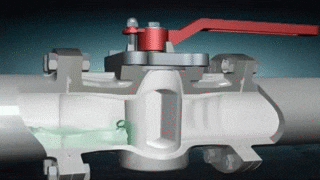

핸들을 돌려 플러그를 회전시키면 유체가 흐르거나 차단되는데, 이 단순한 구조 덕분에 빠르고 효율적인 작동이 가능합니다.

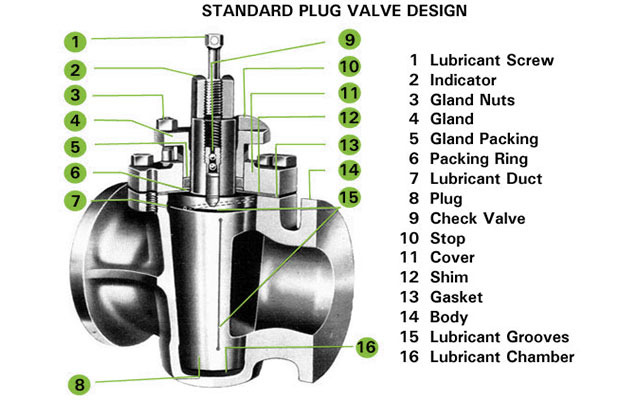

💡 Plug Valve의 기본 구조:

• 플러그(Plug): 내부에 구멍이 뚫려 있어 유체가 통과할 수 있는 핵심 부품입니다.
• 밸브 본체(Body): 플러그를 감싸며 유체의 흐름을 안내합니다.
• 스템(Stem): 플러그와 핸들을 연결하여 회전을 전달합니다.
• 핸들(Handle): 사용자가 직접 돌려 플러그를 회전시키는 역할을 합니다.
• 시트(Seats): 플러그와 맞닿아 밀봉을 유지하며 누출을 방지합니다.





Plug Valve의 특징 🧩

Plug Valve는 다음과 같은 특징을 가지고 있습니다:

✅ 빠른 개폐 속도: 핸들 1/4 회전만으로 열고 닫을 수 있어 신속한 작동이 가능합니다.

✅ 단순한 구조: 유지보수가 쉽고 내구성이 뛰어나며, 다양한 환경에서 사용됩니다.

✅ 다채널 설계 가능: 복잡한 배관 시스템에서도 효율적으로 작동하며 공간 절약이 가능합니다.

✅ 유체 저항 감소: 내부 표면이 매끄럽고 직선적인 흐름을 제공하여 압력 손실이 적습니다.





Plug Valve는 어디에 쓰일까요? 🌍

Plug Valve는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 석유 및 가스 산업: 고온·고압 환경에서 안정적으로 작동하며, 파이프라인 제어에 활용됩니다.

2️⃣ 화학 공정: 부식성 물질이나 슬러리를 처리하는 데 적합합니다.

3️⃣ 수처리 시설: 오염된 물이나 슬러리 흐름 제어에 사용됩니다.

4️⃣ 일반 산업: 배관 시스템 간소화 및 효율적인 유량 제어를 위해 활용됩니다.





마무리 ✨

오늘은 이렇게 Plug Valve의 구조와 특징, 그리고 활용 사례까지 알아봤습니다! 🤗 단순하지만 강력한 이 장치, 정말 매력적이지 않나요? 앞으로 Plug Valve를 보신다면 "아, 저건 빠르고 효율적인 흐름 제어 장치구나!" 하고 떠올려 보세요! 😊

혹시 더 궁금한 점이 있다면 댓글로 남겨주세요! 여러분의 궁금증을 풀어드리는 화공돌이 되겠습니다. 오늘도 행복한 하루 되세요~ 💖
