안녕하세요! 공학 지식을 쉽고 재미있게 배달하는 화공 엔지니어, 화공돌입니다! 👷♂️✨
지난 시간에는 PFD가 공장의 '요리 레시피'라는 걸 배웠죠?
레시피를 알았으니 이제 주방 도구를 알아볼 시간입니다.
공장 도면에는 수백 개의 장비가 그려져 있지만, 사실 딱 4가지 대표 모양만 알면 거의 다 읽을 수 있어요!
오늘은 도면 속 숨은 그림 찾기! PFD 장비 심볼들을 아주 쉽게 부셔보겠습니다. 레츠 고! 🚀
1. 길쭉하면 일단 의심해! – 탑조류 (Columns/Towers) 🗼
공장에서 가장 키가 큰 장비들은 대부분 탑조류(Columns)입니다.
도면에서도 아주 길쭉한 원통 모양으로 그려져요.
주로 성분이 다른 액체들을 끓여서 분리하는 증류탑(Distillation Column)이 대표적이죠.
심볼 안에 지그재그 선이나 점들이 보인다면? 그건 안에서 물질들이 잘 섞이도록 돕는 '트레이'나 '충전물'이 들어있다는 뜻이에요.
✅ 기억하세요: 도면에서 키가 제일 크다? 아, 무언가를 열심히 나누고 있구나!
2. 동그라미와 뱀 모양 – 열교환기 (Heat Exchangers) 🌡️
두 번째는 열교환기입니다!
보통 커다란 원통(Shell) 안에 구불구불한 관(Tube)이 지나가는 모양으로 그려져요.
우리가 에너지수지 시리즈에서 배운 Q = mCpΔT 공식이 실제로 가장 활발하게 일어나는 장소죠.
차가운 유체와 뜨거운 유체가 서로 몸을 맞대고 열을 나누는 곳이라, 화살표가 두 쌍씩 오가는 게 특징입니다.
✅ 기억하세요: 원통 안에 지그재그 선이 있다? 열을 주고받으며 에너지를 아끼는 중이구나!

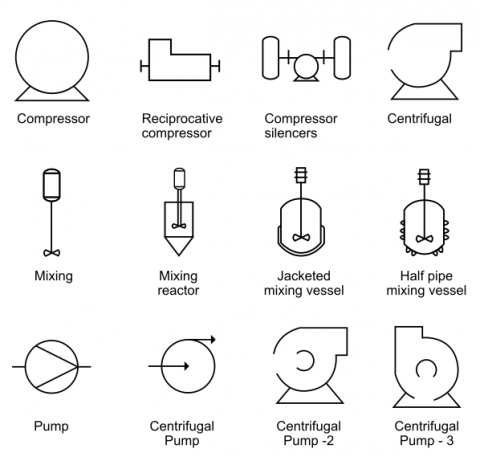

3. 공장의 힘찬 심장 – 펌프와 압축기 (Pumps & Compressors) 💓
액체나 기체를 밀어주는 펌프와 압축기는 어떻게 생겼을까요?
가장 흔한 원심 펌프는 달팽이 집처럼 동그랗게 생겼거나, 삼각형 모양의 노즐이 달린 형태로 그려집니다.
물질을 낮은 곳에서 높은 곳으로, 혹은 먼 곳으로 보내주는 '공장의 심장' 같은 역할을 해요.
PFD에서는 아주 작게 그려지지만, 이 녀석이 멈추면 공장 전체가 멈춰버리는 아주 중요한 장비입니다.
✅ 기억하세요: 작고 동그란 주머니 모양이다? 열심히 밀어주는 펌프구나!

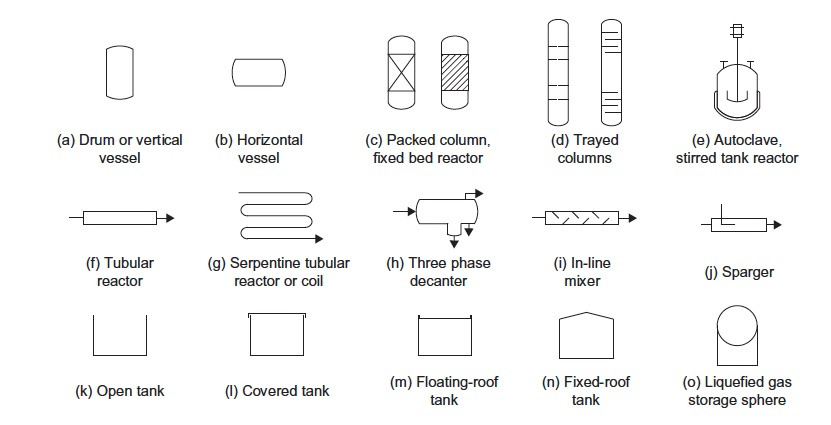

4. 담아두고 섞어주는 – 용기 및 반응기 (Vessels & Reactors) 🍲
마지막으로 그냥 동그랗거나 네모난 통들이 보인다면?
그건 용기(Vessel)나 반응기(Reactor)입니다.
- 드럼(Drum)이나 탱크(Tank): 물질을 잠시 보관하거나 층을 나누는 용도
- 반응기(Reactor): 안에서 마법 같은 화학 반응이 일어나는 곳 (보통 프로펠러 모양의 교반기 기호가 함께 그려져요!)
진짜 요리로 치면 가장 기본이 되는 '냄비' 그 자체라고 할 수 있죠.
💡 장비의 이름표, Tag Number 해독법! 🏷️
도면을 보면 장비 옆에 'E-101', 'P-201' 같은 글자가 적혀 있죠?
이건 장비의 이름표(Tag Number)입니다. 앞 글자만 봐도 정체를 알 수 있어요!
- T (Tower): 탑조류
- E (Exchanger): 열교환기
- P (Pump): 펌프
- V (Vessel): 용기
- R (Reactor): 반응기
마무리하며... ✨
오늘은 PFD 속 장비 심볼들을 정리해 봤습니다.
이제 도면을 볼 때 어떤 녀석이 냄비고 어떤 녀석이 펌프인지 조금 감이 오시나요? 😊
✅ 길쭉하면? 탑(Tower)
✅ 구불구불하면? 열교환기(Exchanger)
✅ 동글동글하면? 펌프(Pump)
✅ 든든한 통 모양이면? 반응기(Reactor)
다음 시간에는 이 장비들 사이를 흐르는 진짜 정보! Stream Table(데이터 시트) 읽는 법을 배워보겠습니다.
도움이 되셨다면 공감과 댓글 부탁드려요! 여러분의 응원은 화공돌이 영상을 만드는 큰 힘이 됩니다. 안녕~! 👋
