버터플라이 밸브란 무엇인가요? 🛠️

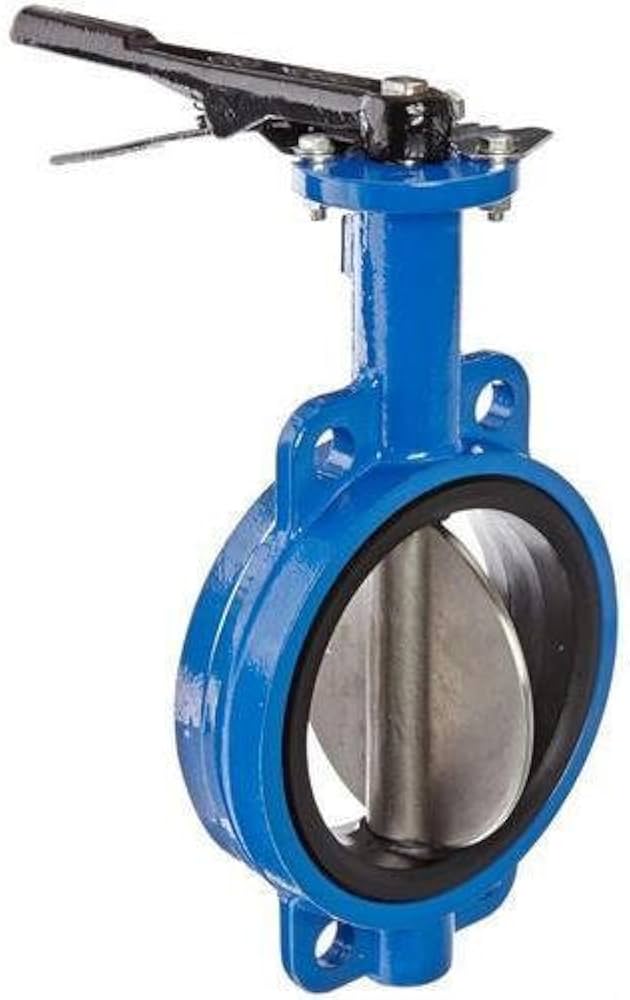

버터플라이 밸브는 이름 그대로 내부 디스크가 나비 모양으로 생긴 밸브입니다.

이 디스크가 회전하면서 유체의 흐름을 제어하거나 차단하는 역할을 하는데요, 구조가 간단하고 가벼워서 다양한 산업에서 널리 사용되고 있답니다.









💡 특징:

• 디스크가 회전해 유체 흐름을 열고 닫음
• 간단한 구조와 가벼운 무게
• 빠른 개폐 속도와 공간 절약 가능

쉽게 말해, 유체의 흐름을 "스위치 켜고 끄듯" 조절할 수 있는 효율적인 장치라고 생각하시면 돼요! 😊



버터플라이 밸브의 작동 원리 🔄





버터플라이 밸브의 작동 원리는 아주 직관적이에요!

1️⃣ 디스크가 파이프와 평행하면 유체가 자유롭게 흐릅니다.

2️⃣ 디스크를 90도 회전시키면 파이프를 막아 유체 흐름이 차단됩니다.

3️⃣ 디스크 각도를 조절해 유체 흐름을 부분적으로 제어할 수도 있어요.

이처럼 단순한 회전 동작만으로 빠르고 효율적으로 유체를 제어할 수 있답니다! 💡



버터플라이 밸브의 주요 구성 요소 🧩

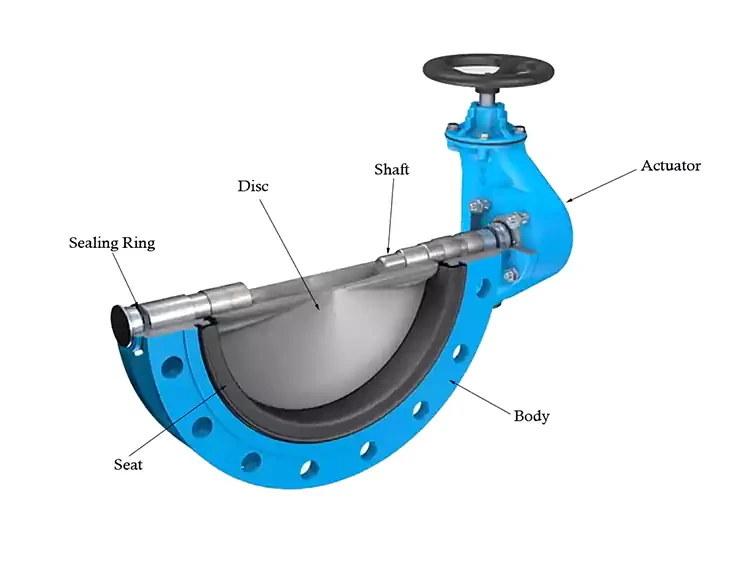

버터플라이 밸브는 다음과 같은 주요 부품들로 이루어져 있어요:

1️⃣ 밸브 본체: 유체가 통과하는 통로를 제공하며, 금속 또는 플라스틱 재질로 제작됩니다.

2️⃣ 디스크(Disk): 나비 모양으로 생긴 핵심 부품으로, 유체 흐름을 조절합니다.

3️⃣ 스핀들(Stem): 디스크와 연결되어 회전 동작을 전달합니다.

4️⃣ 조작 장치(Handle/Actuator): 사람이 직접 돌리거나 자동화된 시스템에서 사용됩니다.

이 부품들이 서로 협력하며 버터플라이 밸브가 제대로 작동하게 되는 거죠! 😄







버터플라이 밸브의 장점과 한계 📈📉

✅ 장점:

• 구조가 간단하고 가벼워 설치와 유지보수가 쉬워요!
• 빠른 개폐 속도로 시간과 에너지를 절약할 수 있습니다.
• 공간 절약이 가능해 협소한 환경에서도 사용하기 좋아요.
• 비용이 상대적으로 저렴합니다.

⚠️ 한계:

• 고압 환경에서는 밀폐 성능이 떨어질 수 있어요.
• 디스크가 유체 흐름에 항상 노출되어 약간의 압력 손실이 발생합니다.





버터플라이 밸브는 어디에 쓰일까? 🌍

버터플라이 밸브는 다양한 산업 현장에서 필수적으로 사용됩니다:

1️⃣ 물 처리 시설: 배수 및 급수 시스템에서 유량 조절 용도로 사용됩니다.

2️⃣ HVAC 시스템: 냉난방 공조 시스템에서 공기 흐름을 제어합니다.

3️⃣ 화학 공정: 부식성 물질이나 슬러리 처리가 필요한 환경에서도 신뢰받는 장치입니다.







마무리 ✨

오늘은 이렇게 버터플라이 밸브에 대해 알아봤습니다! 🤗 간단하지만 정말 효율적인 장치라는 걸 느끼셨나요? 앞으로 버터플라이 밸브를 보신다면 "아, 저건 나비처럼 생긴 디스크로 유체를 조절하는 장치구나!" 하고 떠올려 보세요! 😊
