파일럿식 안전밸브란? 🤔



파일럿식 안전밸브, 대형 플랜트의 안전을 책임진다! 🚨🔧

안녕하세요, 화공 엔지니어 화공돌입니다!

오늘은 산업 현장에서 대용량·고압 설비에 꼭 필요한 파일럿식 안전밸브에 대해 쉽고 재미있게 알려드릴게요.

스프링식보다 한 단계 업그레이드된 안전장치, 궁금하지 않으신가요?

지금부터 파일럿식 안전밸브의 원리와 특징, 장단점까지 한 번에 정리해드립니다! 😎





파일럿식 안전밸브란? 🤔

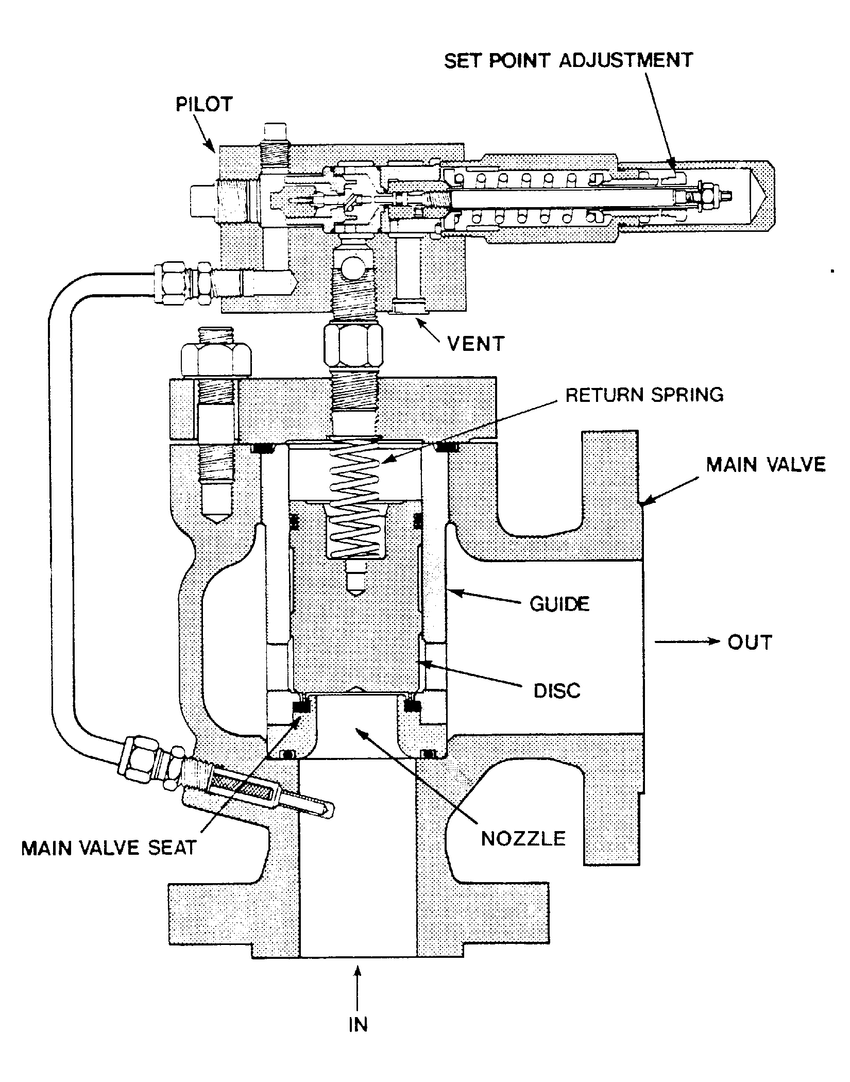

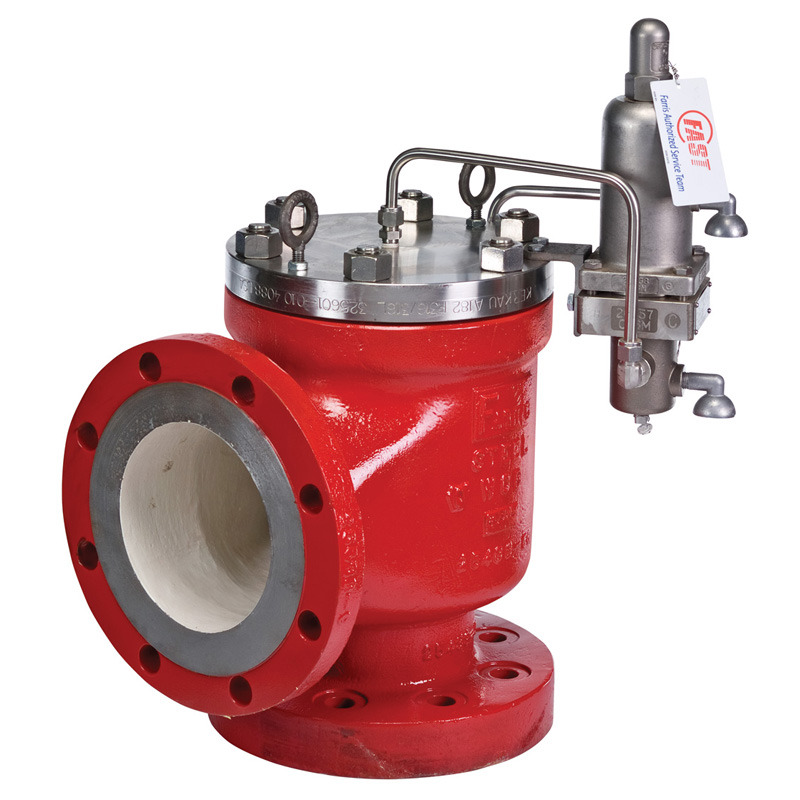

파일럿식 안전밸브는 이름 그대로 파일럿(보조) 밸브가 메인 밸브를 제어하는 구조예요.

즉, 작은 파일럿 밸브가 먼저 압력 변화를 감지해서, 진짜 큰 메인 밸브를 열고 닫는 방식이죠.

이 덕분에 대용량, 고압 설비에서도 정밀하게 작동할 수 있습니다!





작동 원리, 쉽게 설명해드릴게요! 🔍

1. 평소에는 파일럿 밸브와 메인 밸브가 모두 닫혀 있어요.
2. 압력이 설정값에 도달하면, 파일럿 밸브가 먼저 열립니다.
3. 파일럿 밸브가 열리면 메인 밸브 위쪽 압력이 빠지면서,
4. 큰 메인 밸브가 쉽게 열려 대량의 압력을 한 번에 방출할 수 있어요.
5. 압력이 다시 안전한 수준으로 내려가면,
6. 파일럿 밸브와 메인 밸브가 자연스럽게 닫힙니다.

작은 힘으로 큰 밸브를 제어하는, 마치 지렛대 같은 원리랍니다! 🪛



주요 구성 요소는? 🛠️

• 파일럿 밸브: 압력 감지 및 메인 밸브 제어
• 메인 밸브: 실제로 대량의 압력을 방출하는 본체
• 압력 전달관, 시트, 디스크, 스프링/다이어프램 등 다양한 부품이 함께 작동해요.





장점과 단점, 솔직하게! 👍⚠️

장점

• 대용량, 고압 설비에 최적화!
• 설정압력에 아주 민감하게 반응해서 오작동이 적고 신뢰성이 높아요.
• 배압 영향이 적어서 안정적으로 작동합니다.
• 파일럿 밸브만 조정해도 전체 시스템 압력 설정이 가능해요.

단점

• 구조가 복잡해서 설치와 유지보수가 어렵고 비용이 더 들어요.
• 파일럿 밸브나 압력 전달관이 막히면 오작동 위험이 있으니
• 정기적인 점검과 청소가 필수입니다.







어디에 쓰일까요? 🏭

• 석유화학 플랜트
• 정유공장
• 대형 보일러, 고압 저장탱크
• LNG, LPG, 초고압 가스 설비 등

대용량·고압 안전이 필요한 모든 산업 현장에서 활약 중입니다!







결론! 파일럿식 안전밸브는 대형 설비의 필수템 🚦

파일럿식 안전밸브는 작은 힘으로 큰 압력을 제어하는 똑똑한 장치예요.

정밀하고 신뢰성 높은 작동 덕분에, 오늘날 산업 안전의 기준이 되고 있답니다!

대형 플랜트나 고압 설비를 운영하신다면 꼭 기억해두세요.

궁금한 점 있으시면 댓글로 언제든 질문해 주세요!

도움이 되셨다면 공감(♥)과 이웃추가, 알림설정도 부탁드려요!

읽어주셔서 감사합니다 😊
