파열판식 안전밸브란? 🤔



파열판식 안전밸브란? 🤔

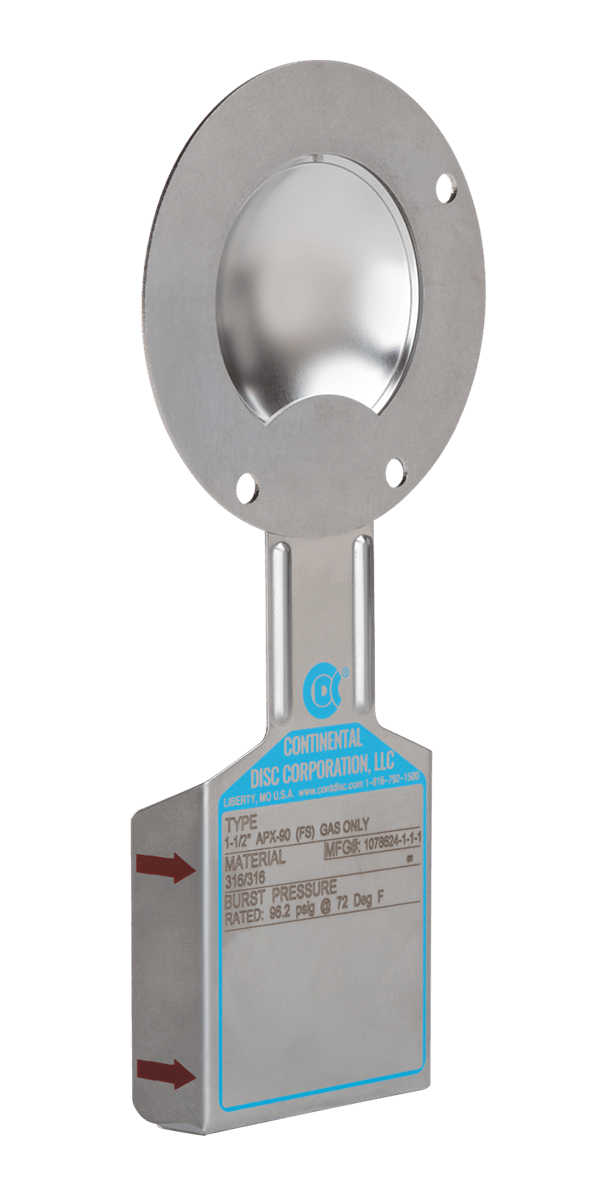

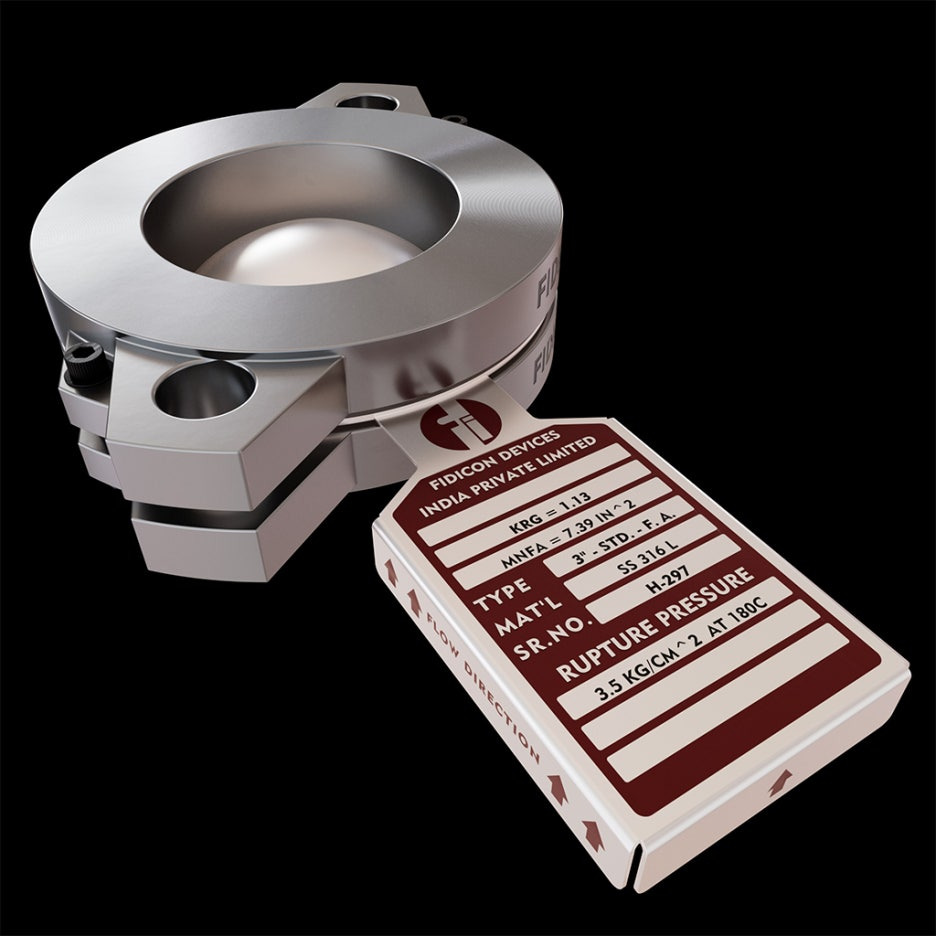

파열판식 안전밸브는 아주 얇은 금속판(파열판)이 압력이 설정값을 넘으면 순간적으로 터져서 내부 압력을 한 번에 외부로 방출하는 장치예요.

기계적 작동부가 전혀 없어서 구조가 매우 단순하고, 작동 신뢰성이 높습니다.

설치도 쉽고, 유지보수도 간편해서 다양한 산업 현장에서 널리 사용되고 있어요.





작동 원리, 정말 간단해요! 🛠️

1. 평소에는 파열판이 용기나 배관을 완전히 막고 있습니다.

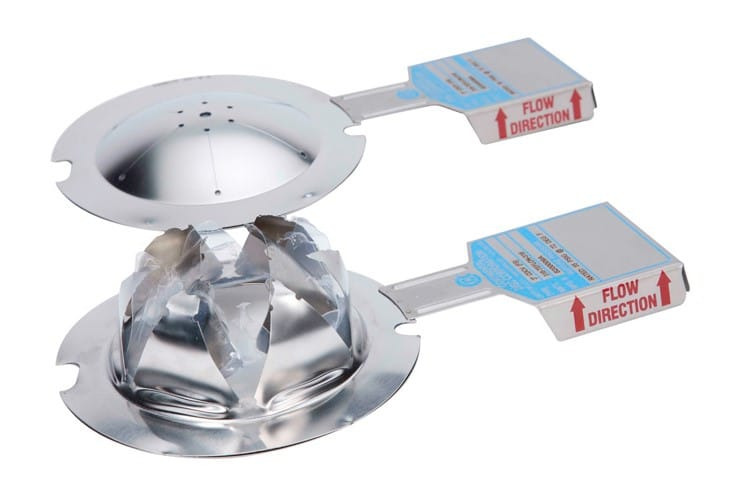

2. 압력이 설정값에 도달하면, 파열판이 순간적으로 터지며 유체가 외부로 빠져나가요.
3. 한 번 터지면 반드시 새 파열판으로 교체해야 합니다.

즉, “압력이 위험 수준에 도달하면 즉시 터져서 안전하게 압력을 빼준다!”

이렇게 이해하시면 됩니다.





파열판식 안전밸브, 언제 꼭 필요할까요? 🏭

• 반응폭주 등 급격한 압력상승이 우려되는 공정
• 독성물질이나 부식성 유체를 다루는 설비
• 안전밸브에 이물질이 점착될 우려가 있는 경우
• 저장탱크, 반응기, 배관, 회전기계 등 다양한 산업 현장
• 스프링식 안전밸브와 병행 설치 시 안전성 극대화145



장점과 단점! 👍⚠️

장점

• 즉각적이고 확실한 압력 방출
• 완벽한 밀봉으로 평상시 유체 누설 없음
• 부식성·점성 유체, 독성물질에도 적합
• 유지보수 비용 절감, 교체도 쉽다
• 안전밸브와 병행 설치 시 밸브 수명 연장, 비용 절감 효과

단점

• 한 번 터지면 반드시 새 파열판으로 교체해야 해요
• 반복적으로 압력이 오르내리는 곳에는 부적합
• 파열판의 교체 주기와 상태를 정기적으로 점검해야 합니다





파열판 + 안전밸브, 왜 같이 쓸까요? 🤝

• 기밀성 강화: 안전밸브의 미세한 누설까지 완벽 차단!
• 밸브 보호: 부식성 유체로부터 안전밸브를 보호해 수명 연장!
• 비산 배출 저감: 환경 규제 대응에 효과적
• 현장 테스트 용이: 파열판만 교체하면 안전밸브 분리 없이 테스트 가능

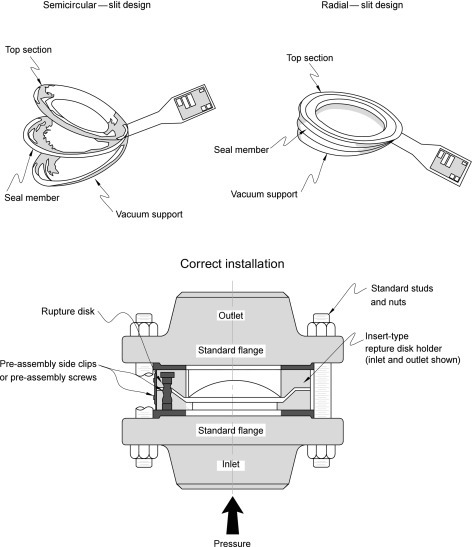

설치와 관리, 이것만은 꼭! 📝

• 파열판과 안전밸브 모두 안전인증 제품 사용 필수!1
• 파열판과 안전밸브 사이에는 불필요한 압력이 생기지 않도록 설치 구조에 신경 써야 해요5
• 정기적인 점검과 주기적 교체로 안전사고 예방!





결론!



파열판식 안전밸브는 급격한 압력상승, 부식성·독성 유체, 안전밸브 오작동 위험이 있는 현장에서

설비와 인명을 지키는 최고의 안전장치입니다.

스프링식 안전밸브와 병행 설치하면 안전성과 경제성까지 모두 챙길 수 있는 장치입니다.
