벨로우즈식 안전밸브, 배압 걱정 끝! 🚦🔧

안녕하세요, 화공 엔지니어 화공돌입니다!

오늘은 산업 현장에서 배압(Back Pressure) 걱정 없이 안전을 지켜주는 벨로우즈식 안전밸브에 대해

쉽고 자세하게 알려드릴게요.



스프링식 안전밸브와 뭐가 다를까? 언제, 왜 벨로우즈형을 써야 할까?

이 글 하나로 확실하게 이해하실 수 있습니다! 😊





벨로우즈식 안전밸브란? 🤔

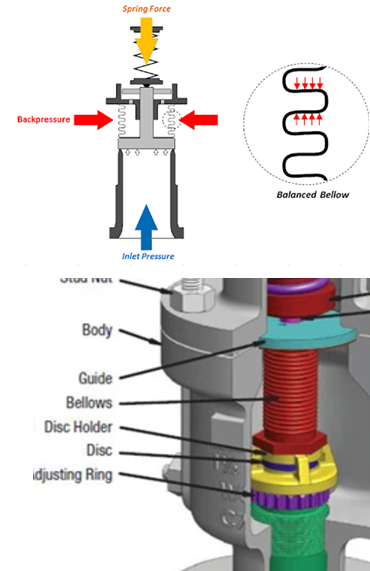

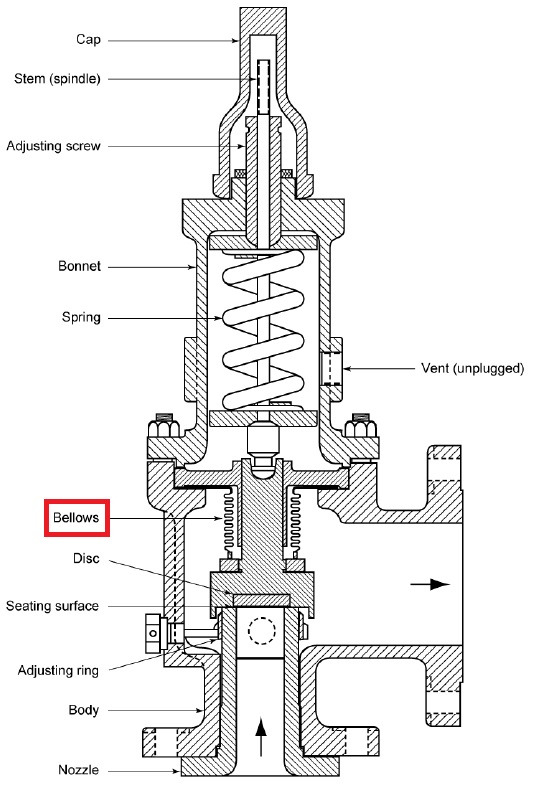

벨로우즈식 안전밸브는 내부에 **벨로우즈(주름관)**가 들어 있는 안전밸브예요.

이 벨로우즈가 디스크 뒷면을 감싸서, 배압이 변해도 밸브의 작동에 영향을 주지 않도록 설계되어 있습니다.

즉, 배관이나 플랜트의 토출측 압력이 변동해도 설정압력에 정확하게 반응하는 똑똑한 밸브죠!

스프링, 스템 등 주요 부품도 유체와 부식, 누출로부터 보호받을 수 있어 수명도 길어요.





작동 원리, 어렵지 않아요! 🛠️

1. 평소에는 스프링이 밸브를 닫고 있어요.
2. 내부 압력이 설정값을 넘으면, 스프링이 밀려 밸브가 열립니다.
3. 이때 벨로우즈가 외부 배압의 힘을 상쇄해주기 때문에
4. 배압 변화와 상관없이 정확하게 작동합니다.
5. 압력이 다시 안전한 수준으로 내려가면 밸브가 닫혀요.

쉽게 말해, 배압이 아무리 변해도 “나는 내 할 일만 한다!”는 믿음직한 안전지킴이랍니다.



벨로우즈식 안전밸브, 언제 써야 할까? 🏭

• 배압이 변동하는 시스템
• 설정압력의 10% 이상 배압이 예상되는 경우
• 부식성 유체를 다루는 경우
• 밸브의 누설 방지가 중요한 경우
• 배압 변화가 심한 플랜트, 고압·고온 설비, 유해가스 배관 등에서 필수로 선택해야 해요.



장점과 단점, 솔직하게! 👍⚠️

장점

• 배압 변화에 강해서 오작동이 거의 없어요
• 설정압력에 정확히 반응해요
• 유해가스가 스프링 쪽으로 새는 것도 막아줍니다
• 스프링, 스템 등 주요 부품이 보호되어 수명도 길어요



단점

• 구조가 복잡해 제작 비용이 일반형보다 2~3배 비쌀 수 있어요
• 벨로우즈가 손상되면 누설이나 오작동 위험이 있습니다
• 정기적인 점검과 관리가 꼭 필요해요







꼭 알아두세요!

• 벨로우즈형 안전밸브는 배압이 설정압력의 50% 이내인 경우에만 사용해야 해요
• 설정압력과 배압 차이가 10% 이상이면 벨로우즈형을 선택하는 게 안전합니다
• 법적·기술적 기준에 따라 1~2년마다 테스트하는 것이 좋습니다







결론!

벨로우즈식 안전밸브는 배압 변화가 심한 환경, 부식성 유체, 누설 방지가 중요한 플랜트에서

정확하고 안전하게 압력을 지키는 최고의 선택입니다!

설비의 안전과 효율, 두 마리 토끼를 잡고 싶다면 꼭 벨로우즈형 안전밸브를 검토해보세요! 🚀
