차압?🤔 (Differential Pressure)



📌 차압 트랜스미터란? 압력 차이로 유량·레벨·막힘까지 보는 방법

안녕하세요 😊

엔지니어 지식을 쉽고 재미있게 알려드리는

화공엔지니어 화공돌입니다.



지난 글에서는

👉 게이지 압력

👉 절대압

이 두 가지 압력 개념을 알아봤습니다.

이번 글에서는 플랜트 현장에서 정말 많이 쓰이는 개념인

👉 차압(DP, Differential Pressure) 에 대해 쉽게 설명해보겠습니다.

---

❓ 차압이란?

차압은 영어로

Differential Pressure라고 합니다.

현장에서는 줄여서 보통

👉 DP라고 많이 부릅니다.

말 그대로 뜻은 간단합니다.

차압 = 두 압력의 차이



즉, 한쪽 압력과 다른 쪽 압력을 비교해서

 지점 사이에 압력이 얼마나 차이 나는지 보는 것입니다.

---

🔧 차압 트랜스미터는 뭘까?

차압 트랜스미터는

두 곳의 압력을 동시에 받아서

👉 높은 쪽 압력

👉 낮은 쪽 압력

이 두 압력의 차이를 측정하는 계기입니다.

보통 차압 트랜스미터에는

High 쪽과 Low 쪽이 있습니다.

• High: 압력이 높은 쪽
• Low: 압력이 낮은 쪽

이 두 값을 비교해서

👉 DP 값을 만들어냅니다.

---

🌊 차압으로 유량을 측정하는 원리

차압은 유량 측정에 정말 많이 사용됩니다.

예를 들어 배관 안에 물이 흐르고 있다고 해볼게요.

이 배관 중간에

👉 오리피스(Orifice) 라는 좁은 구멍을 설치합니다.

그러면 유체가 이 좁은 구멍을 지나면서

속도와 압력이 변합니다.

쉽게 말하면,

• 오리피스 앞쪽 압력은 높고
• 오리피스 뒤쪽 압력은 낮아집니다

이때 앞쪽을 High Pressure,

뒤쪽을 Low Pressure라고 합니다.

그리고 이 두 압력의 차이를 측정하면

👉 유량을 계산할 수 있습니다.

---

🤔 압력 차이로 유량을 어떻게 알까?

처음 들으면 조금 이상할 수 있습니다.

“유량을 보려면 흐르는 양을 직접 재야 하는 거 아닌가요?”



그런데 실제 현장에서는

유량을 직접 재지 않고도 알 수 있습니다.

바로

👉 압력 차이를 이용하는 것입니다.



쉬운 예로

호스를 손가락으로 살짝 막아본 적 있으시죠? 🚿

호스 끝을 막으면

물이 더 빠르게 튀어나갑니다.



왜냐하면 물이 지나가는 공간이 좁아지면서

속도가 빨라지고 압력이 변하기 때문입니다.



이와 비슷하게 배관 안에서도

오리피스 같은 좁은 구간을 지나면

압력 차이가 생깁니다.



이 압력 차이를 이용하면

👉 유체가 얼마나 흐르는지 계산할 수 있습니다.

이것이 바로

차압식 유량 측정의 기본 원리입니다.

---





🏭 차압은 레벨 측정에도 사용됩니다

차압은 유량뿐만 아니라

👉 탱크 레벨 측정에도 사용됩니다.

특히 밀폐 탱크에서 중요합니다.

예를 들어 탱크 안에 액체가 있고,

위쪽에는 가스 압력이 걸려 있다고 해볼게요.

이때 탱크 아래쪽 압력만 측정하면 어떻게 될까요?

아래쪽 압력에는 두 가지가 같이 들어갑니다.

1. 액체 높이 때문에 생기는 압력
2. 탱크 위쪽 가스 압력

즉, 단순히 아래 압력만 보면

진짜 액체 높이를 정확히 알기 어렵습니다.

---

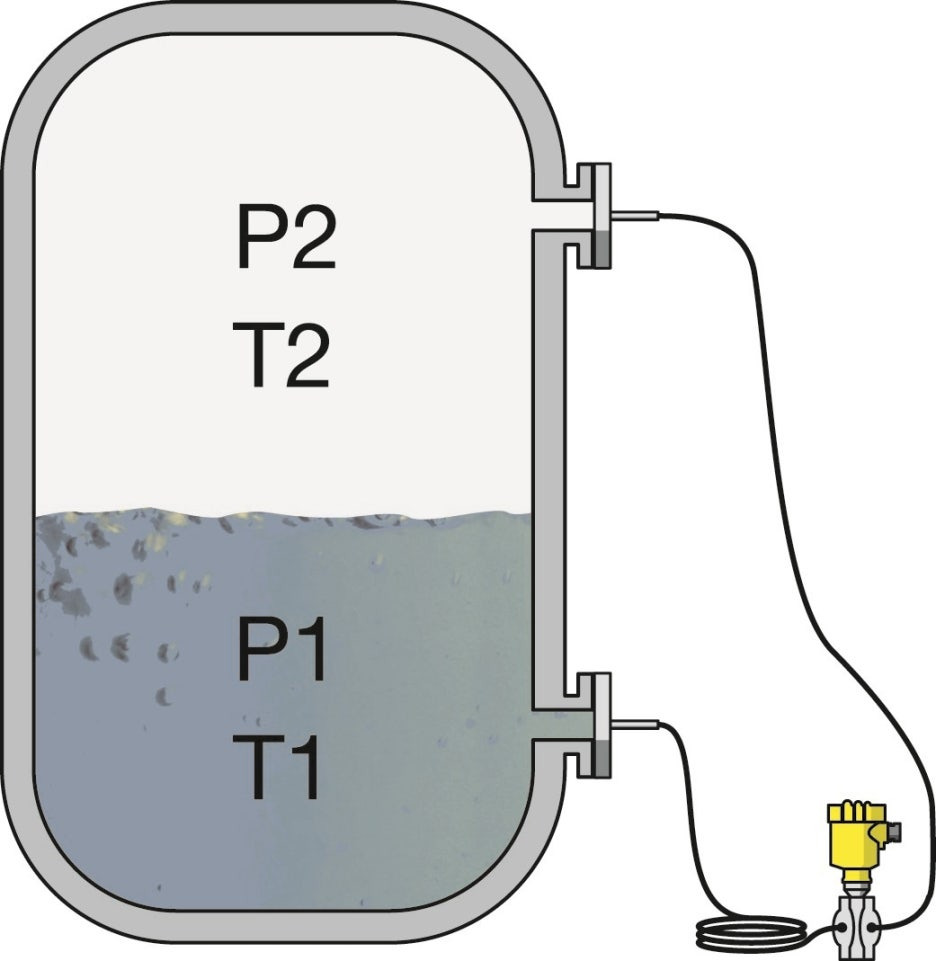

📏 밀폐 탱크에서 차압을 쓰는 이유

그래서 밀폐 탱크에서는

차압 트랜스미터를 이렇게 연결합니다.

• 한쪽은 탱크 아래쪽
• 다른 한쪽은 탱크 위쪽 기상부

이렇게 연결하면

위쪽 가스 압력은 서로 상쇄됩니다.

결국 남는 것은

👉 액체 높이에 의해 생긴 압력 차이입니다.

이 값을 이용해서

탱크 안에 액체가 얼마나 찼는지 계산할 수 있습니다.

즉,

차압으로 레벨을 측정할 수 있다

출처 입력

는 뜻입니다.

---





🧱 차압으로 필터 막힘도 확인 가능

차압은 필터 상태를 확인할 때도 많이 사용됩니다.

필터 앞쪽과 뒤쪽 압력을 비교해보겠습니다.

처음에는 필터가 깨끗해서

유체가 잘 지나갑니다.

그래서 필터 앞뒤 압력 차이가 크지 않습니다.

그런데 시간이 지나면서 필터가 막히면 어떻게 될까요?

유체가 통과하기 어려워집니다.

그러면

• 필터 앞쪽 압력은 올라가고
• 필터 뒤쪽 압력은 상대적으로 낮아집니다

결과적으로

👉 차압이 커집니다

즉,

차압이 커진다 = 필터가 막히고 있다

출처 입력

라고 판단할 수 있습니다.

현장에서는 이 값을 보고

필터 청소 시점이나 교체 시점을 결정할 수 있습니다.

---

⚠️ 실무에서 꼭 기억할 포인트

차압 트랜스미터를 사용할 때 꼭 기억해야 할 것이 있습니다.

바로

👉 High / Low 방향입니다.

차압 트랜스미터에는 보통

High 포트와 Low 포트가 있습니다.

• 압력이 높은 쪽은 High
• 압력이 낮은 쪽은 Low

여기에 맞게 연결해야 합니다.

만약 반대로 연결하면?

👉 값이 이상하게 나오거나

👉 마이너스 값으로 표시될 수 있습니다.

그래서 설치할 때는 반드시

H / L 방향을 확인해야 합니다.

---

🎯 차압 트랜스미터 핵심 정리

오늘 내용을 정리해보겠습니다 😊

✔ 차압은 두 압력의 차이입니다.

✔ 차압은 영어로 Differential Pressure, 줄여서 DP라고 합니다.

✔ 차압 트랜스미터는 High와 Low 압력을 비교합니다.

✔ 차압을 이용하면 유량을 계산할 수 있습니다.

✔ 밀폐 탱크에서는 차압으로 레벨을 측정할 수 있습니다.

✔ 필터 앞뒤 차압을 보면 막힘 상태를 알 수 있습니다.

✔ 설치할 때는 High / Low 방향을 꼭 확인해야 합니다.

---

✅ 오늘의 핵심 한 줄

차압은 두 압력의 차이로 공정 상태를 읽는 방법입니다.
