안녕하세요, 여러분! 엔지니어 지식을 쉽고 재밌게 떠먹여 드리는 화공 엔지니어 화공돌입니다. 오늘은 산업 현장에서 정말 많이 쓰이는 핵심 부품, 볼밸브에 대해 알아보겠습니다. 혹시 공장에서 일하시거나 견학 가보신 적 있으신가요? 그러시다면 이 밸브를 엄청 많이 보셨을 텐데요. 간단하지만 강력한 이 장치, 지금부터 함께 살펴보시죠! 🚀







볼밸브의 기본 개념 🛠️

모든 밸브가 그렇듯이, 볼밸브도 유체의 흐름을 제어하거나 차단하는 데 사용됩니다. 이름 그대로 내부에 구형의 '볼(Ball)'이 들어있는데요, 이 볼이 회전하면서 유체의 흐름을 열고 닫는 역할을 합니다. 간단한 구조 덕분에 다양한 산업에서 널리 사용되고 있죠. 🎯

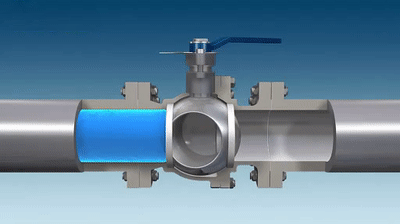

작동 원리 🔄

볼밸브의 작동 원리는 아주 직관적이에요. 밸브 내부의 볼에는 구멍이 뚫려 있는데, 이 구멍이 파이프와 일직선으로 맞춰지면 유체가 통과할 수 있습니다. 반대로 볼을 90도 회전시키면 구멍이 막히면서 유체 흐름이 차단됩니다. 이렇게 단순한 회전 동작만으로 빠르고 정확하게 유체를 제어할 수 있는 거죠. 💡

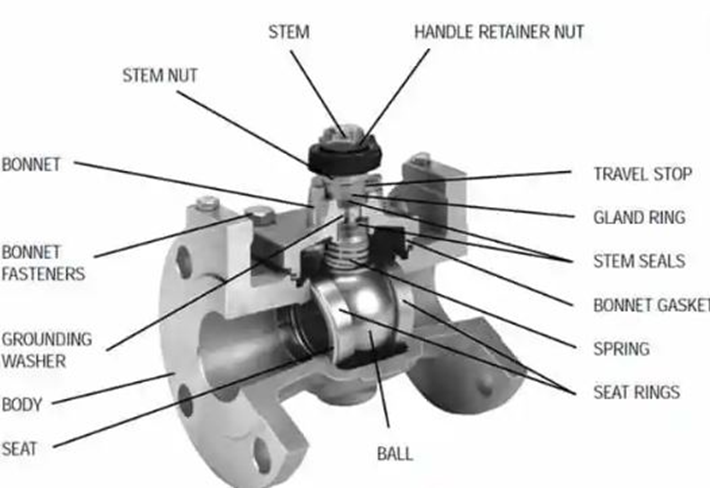

주요 구성 요소 🧩

볼밸브는 크게 네 가지 주요 부품으로 이루어져 있습니다:

1️⃣ 밸브 본체: 유체가 흐르는 통로를 제공하며, 금속이나 플라스틱 같은 내구성 있는 재료로 만들어집니다.

2️⃣ 회전 가능한 볼: 핵심 부품으로, 구멍을 통해 유체의 흐름을 조절합니다. 주로 스테인리스강이나 브론즈 같은 재료로 제작되죠.

3️⃣ 회전 축(Stem): 핸들 또는 액추에이터와 연결되어 볼을 회전시키는 역할을 합니다.

4️⃣ 조작 장치(Handle): 사람이 직접 돌려서 밸브를 열고 닫는 데 사용되며, 자동화된 경우 액추에이터가 대신 작동합니다.



장점과 한계 📈📉

장점	한계
빠른 개폐 속도	부분 개방 시 마모 가능성
높은 밀폐성으로 누출 방지	고점도 유체에는 적합하지 않음
압력 손실 최소화



다양한 활용 분야 🌍

그렇다면, 볼밸브는 어디에서 사용될까요? 석유화학 공장, 가스 배관, 물 처리 시설 등 거의 모든 산업 분야에서 볼 수 있습니다. 특히 고온, 고압 환경에서도 안정적으로 작동하기 때문에 매우 신뢰받는 장치랍니다. 💪
