다이어프램 펌프란? 🤔



1️⃣ 다이어프램 펌프란? 🤔

다이어프램 펌프는 **격막(다이어프램)**의 움직임을 이용해 유체를 이송하는 방식입니다.

쉽게 말해, 격막이 위아래로 움직여 유체를 밀어내는 거예요! 🔄

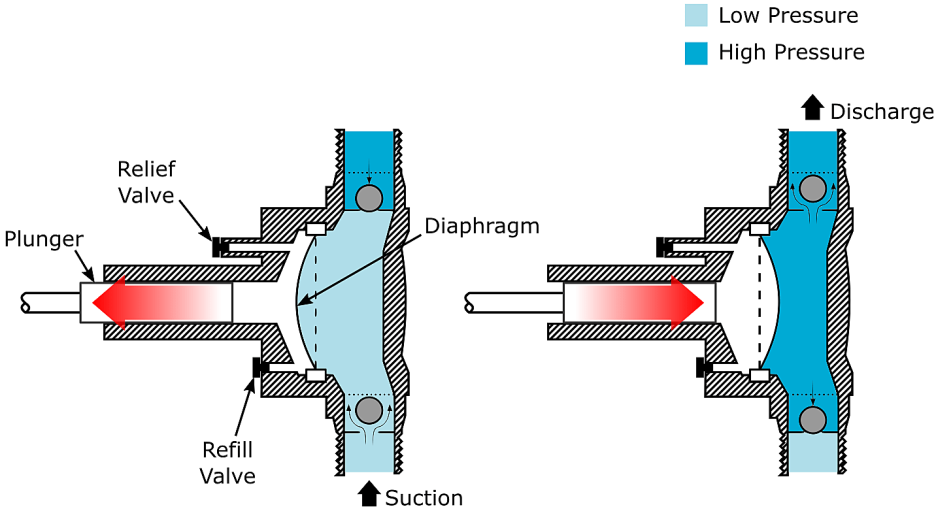

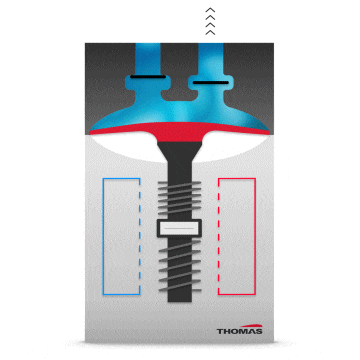

작동 원리

1. 격막이 아래로 이동하면서 흡입 밸브가 열리고, 유체가 실린더로 들어옵니다. 🌊
2. 격막이 위로 이동하면서 배출 밸브가 열리고, 유체가 배출됩니다. ➡️
3. 이 과정에서 유체는 일정한 유량으로 이송됩니다.

원심펌프가 회전 운동을 이용하는 것과 달리, 다이어프램 펌프는 직선 운동을 활용합니다.





2️⃣ 다이어프램 펌프의 주요 부품들 🔧

격막 (Diaphragm):

• 위아래로 움직여 유체를 밀어내는 핵심 부품입니다.
• 내구성이 뛰어난 재질로 제작되어 부식성 물질에도 대응할 수 있습니다.

실린더 (Cylinder):

• 격막이 움직이는 공간으로, 유체가 흡입되거나 배출되는 곳입니다.

흡입 밸브 (Inlet Valve):

• 격막이 아래로 이동할 때 열려 유체를 흡입합니다.

배출 밸브 (Outlet Valve):

• 격막이 위로 이동할 때 열려 유체를 배출합니다.

압축공기 시스템 (Air Compressor):

• 격막을 움직이기 위한 압축공기를 공급하는 시스템입니다.





3️⃣ 다이어프램 펌프의 장단점 ⚖️

✅ 장점

• 부식성 물질이나 화학물질을 안전하게 이송할 수 있습니다. 🧪
• 내부에 유체가 직접 닿지 않아 오염 위험이 적습니다. 🌿
• 고압 조건에서도 안정적으로 작동합니다.

❌ 단점

• 구조가 복잡하고 제작 비용이 높습니다. 🛠️
• 압축공기 시스템 필요로 인해 에너지 소비가 큽니다. ⚡️
• 유지보수가 어려울 수 있습니다.





4️⃣ 다이어프램 펌프는 어디에 쓰일까? 🌍

1. 화학 및 석유화학 공정: 부식성 물질이나 화학물질을 안전하게 이송합니다. 🧪⚗️
2. 정밀 제조: 오염 위험이 없는 환경에서 정확한 유량 제어가 필요한 산업에서 활용됩니다. 🔍
3. 식품 및 의약품 제조: 위생적이고 안전한 유체 이송이 필요한 곳에 사용됩니다. 🍴🏥
4. 환경 복원: 오염된 물을 처리할 때도 사용됩니다.







🎉 정리해볼까요?

다이어프램 펌프는 부식성 물질을 안전하게 이송하는 데 최적화된 장비입니다! 🚀

농업, 산업 현장 등 다양한 분야에서 중요한 역할을 하고 있죠!



#다이어프램펌프 #펌프원리 #공학지식 #부식성물질
